Comprobador de resistencia de tierra multifuncional digital
Precio de fábrica Probador de resistencia de tierra digital Probador de resistencia de puesta a tierra
Multifunción de doble pinza probador de resistencia de puesta a tierraconsta de host, software de monitoreo, línea de prueba, cable USB y varilla de conexión a tierra. Tiene las funciones de leer, verificar, guardar, informar e imprimir datos históricos.
Rango y precisión del probador de resistencia de tierra:
|
Función de prueba |
Rango |
Exactitud |
Resolución |
| Método de 2、3、4 hilos para medir la resistencia de tierra (Re) | 0,00 ～ 29,99 Ω |
± 2% rdg ± 5dgt (observación 1) |
0.01Ω |
| 30,0 299,9 Ω |
± 2% de la lectura ± 3dgt |
0,1 Ω |
|
| 300Ω ～ 2999Ω |
1Ω |
||
| 3,00 kΩ ～ 30,00 kΩ |
10Ω |
||
| Resistencia DC (Re) | 0.0Ω ～ 299.9Ω |
± 2% de la lectura ± 3dgt |
0,1 Ω |
| 300Ω ～ 2999Ω |
1Ω |
||
| 3,00 kΩ ～ 30,00 kΩ |
10Ω |
||
| Método de selección para medir la resistencia de tierra (Re) | 0,00 ～ 29,99 Ω |
± 2% rdg ± 5dgt (observación 1) |
0.01Ω |
| 30,0 299,9 Ω |
± 2% de la lectura ± 3dgt |
0,1 Ω |
|
| 300 3000 Ω |
1Ω |
||
| Método de pinza doble para medir la resistencia de tierra (Re) | 0.01Ω ～ 0.99Ω |
± 10% de la lectura ± 10 dígitos |
0.01Ω |
| 1.0Ω ～ 9.9Ω |
0,1 Ω |
||
| 10Ω ～ 100Ω |
1Ω |
||
| Resistividad del suelo (ρ) | 0,00 Ωm ～ 99,99 Ωm |
ρ = 2πaR (注 2) |
0.01Ωm |
| 100,0 Ωm ～ 999,9 Ωm |
0,1 ohmios |
||
| 1000Ωm ～ 9999Ωm |
1Ωm |
||
| 10,00 kΩm ～ 99,99 kΩm |
10Ωm |
||
| 100,0 kΩm ～ 999,9 kΩm |
100 ohmios |
||
| 1000kΩm ～ 9999kΩm |
1kΩm |
||
| Voltaje de tierra | CA 0,00 ～ 100,0 V |
± 2% de la lectura ± 3dgt |
0,01 V |
| Corriente alterna | CA 0.0mA ～ 1000A |
± 2% de la lectura ± 3dgt |
0,1 mA |

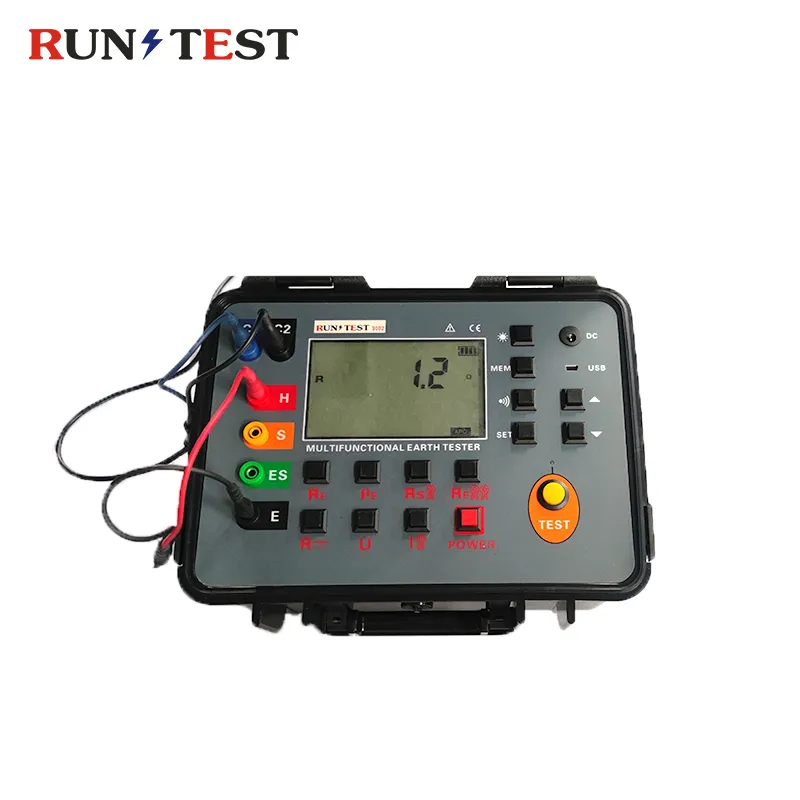

Estructura de este medidor de resistencia de tierra con pinza digital:
1.Interfaz de recepción de pinza A 2. LCD
3.Interfaz (polo de corriente) 4.Interfaz S (polo de tensión)
5. Interfaz ES (poste de tierra auxiliar)
6. Interfaz E (electrodo de puesta a tierra)
7. Área del botón de función 8. Carga de CC 9.Interfaz USB
10. Botón de prueba 11. Línea de prueba 12. Robo de puesta a tierra auxiliar
13. Línea de prueba fácil 14. Recibiendo la pinza amperimétrica A
15. Pinza amperimétrica B de excitación
16. Reciba la pinza de corriente Un puerto de conexión, la cabeza banana azul es la misma, el negro es para el puerto público.
17. Puerto de conexión de la pinza de corriente de excitación B, la cabeza de banana roja es la misma, el negro es para el puerto público.
