Testeur de résistance d'enroulement de transformateur triphasé 20A
Description succincte :
ITEM : RUN-DCR320AS
Le testeur de résistance CC pour transformateur est un élément de test obligatoire pour les produits semi-finis et les produits finis, les tests d'installation et de transfert, et les tests préventifs du département de l'énergie dans l'industrie de la fabrication de transformateurs.
Il peut être utilisé pour détecter efficacement les défauts liés à une mauvaise sélection des matériaux, à des pièces de soudage et de connexion mal fixées, à des brins manquants et à des fils cassés de la bobine du transformateur, ainsi qu'aux dangers cachés de l'opération.
SERVICE : L'instrument sera réparé et remplacé gratuitement en cas de problèmes de qualité du produit dans un délai d'un an à compter de la date d'achat, et il bénéficiera d'une garantie à vie et d'un service après-vente.
et des services techniques à vie. Si vous constatez des anomalies ou des dysfonctionnements dans l'instrument, veuillez contacter l'entreprise à temps pour trouver la solution la plus adaptée à vos besoins.
Ⅰ : Brève introduction sur le TESTEUR DE RÉSISTANCE D'ENROULEMENT DE TRANSFORMATEUR TRIPHASÉ
Le Testeur de résistance d'enroulement de transformateur est un élément d'essai obligatoire pour les essais en usine des produits semi-finis et finis, les essais d'installation et de transfert, et les essais préventifs du département de l'énergie dans l'industrie de la fabrication de transformateurs.Il peut être utilisé pour détecter efficacement les défauts liés à une mauvaise sélection des matériaux, à des pièces de soudure et de connexion mal fixées, à des brins manquants et à des fils cassés de la bobine du transformateur, ainsi que les dangers cachés de l'opération. Afin de répondre aux exigences de mesure rapide de la résistance CC des transformateurs, notre société a développé un testeur de résistance d'enroulement RUN-DCR320AS doté d'une fonction de test simultané triphasé, d'une fonction d'augmentation magnétique et d'une fonction de démagnétisation en un seul corps. Le testeur possède les fonctions de mise sous tension simultanée triphasée, d'échantillonnage indépendant du courant et de la tension, de mesure et d'affichage simultanés de la résistance triphasée et du taux de déséquilibre triphasé, de manière à raccourcir considérablement la période de test de la résistance CC du transformateur et à résoudre les problèmes liés à la consommation de temps pour la mesure de la résistance CC de chaque enroulement de prise dans les transformateurs de puissance.
Ⅱ : Paramètres du testeur de résistance au courant continu
Voir notre Testeur de résistance DCCatalogue pour plus d'informations.

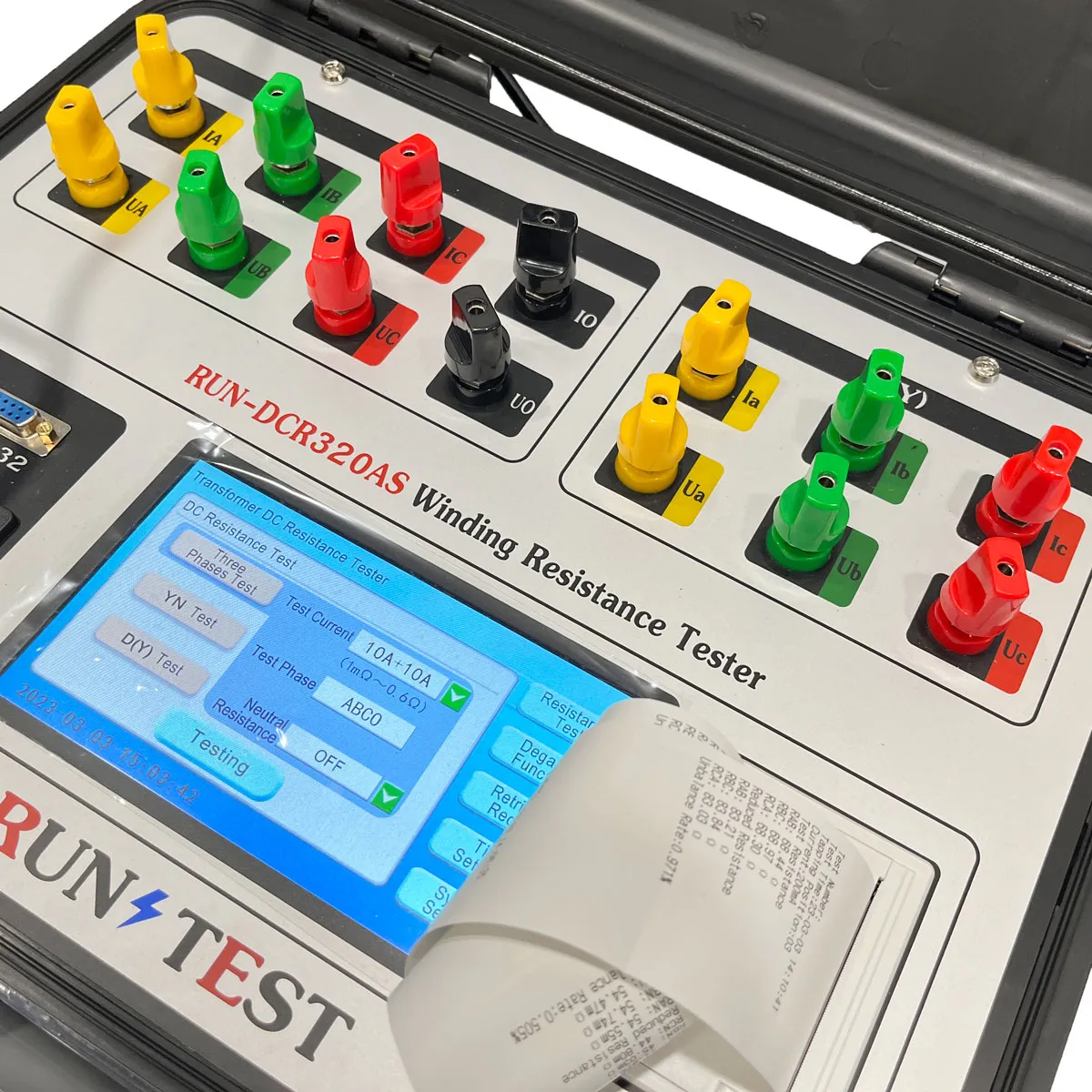

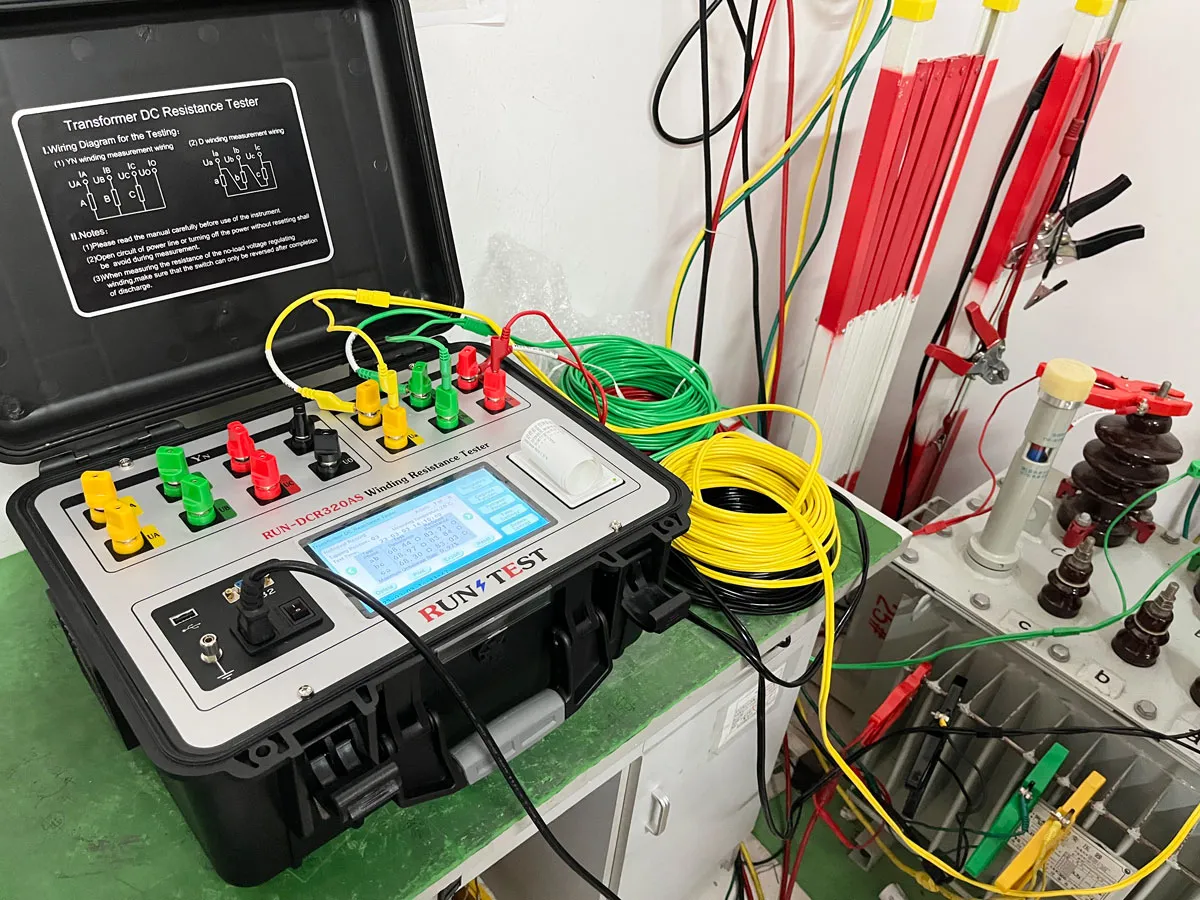

Ⅲ : Montrer des images détaillées
Ⅳ : Caractéristiques de la testeur de résistance d'enroulement
* Sur les grands transformateurs avec un noyau à cinq branches et des enroulements basse tension connectés en triangle, le testeur peut être utilisé pour le test en mode d'excitation série HT et BT. Le circuit d'augmentation magnétique des enroulements peut être automatiquement connecté au testeur, afin de tester rapidement et avec précision la résistance au courant continu des enroulements basse tension ;
* Le testeur est doté d'une fonction de test triphasé qui permet de mesurer la résistance triphasée en courant continu des enroulements connectés en étoile de manière synchrone et de calculer automatiquement le taux de déséquilibre triphasé, afin de réduire considérablement la période de mesure et d'améliorer l'efficacité du test. Sa fonction de test phase par phase peut également être utilisée pour le test phase par phase des transformateurs avec des connexions YN et D (Y) ;
* Le matériau du bobinage peut être réglé en fonction du matériau du bobinage du transformateur, tel que le cuivre ou l'aluminium, afin de distinguer le coefficient de température de conversion des différents matériaux.
* Le testeur est équipé d'une fonction de détection de la résistance de la ligne d'alimentation du point neutre de l'enroulement du transformateur YN, ce qui permet de rapprocher les données du test triphasé de la valeur du test monophasé.
* Le testeur est doté d'un circuit de protection complet et d'une alarme sonore de décharge, afin de fournir une indication claire de la décharge et de réduire les erreurs de fonctionnement ;

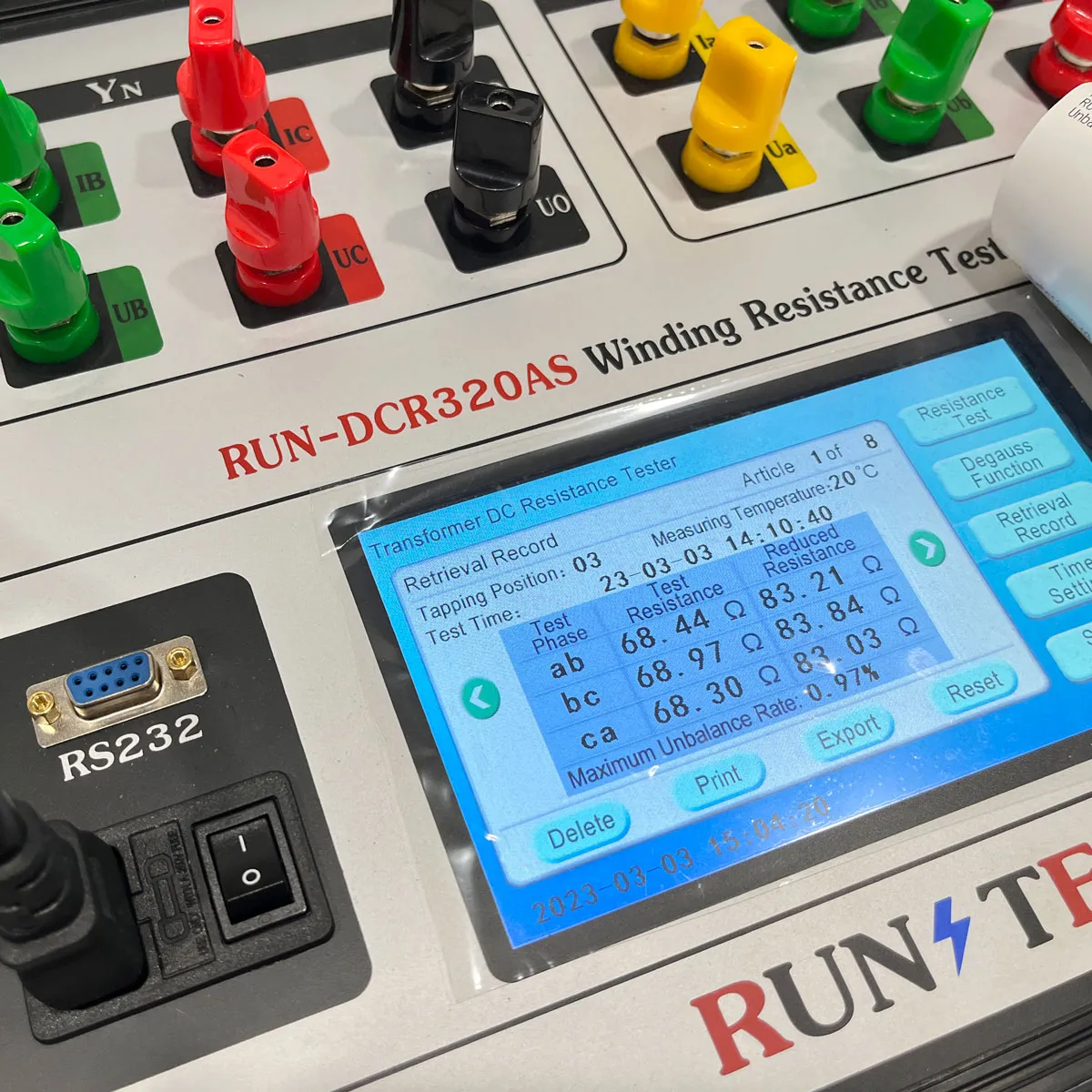

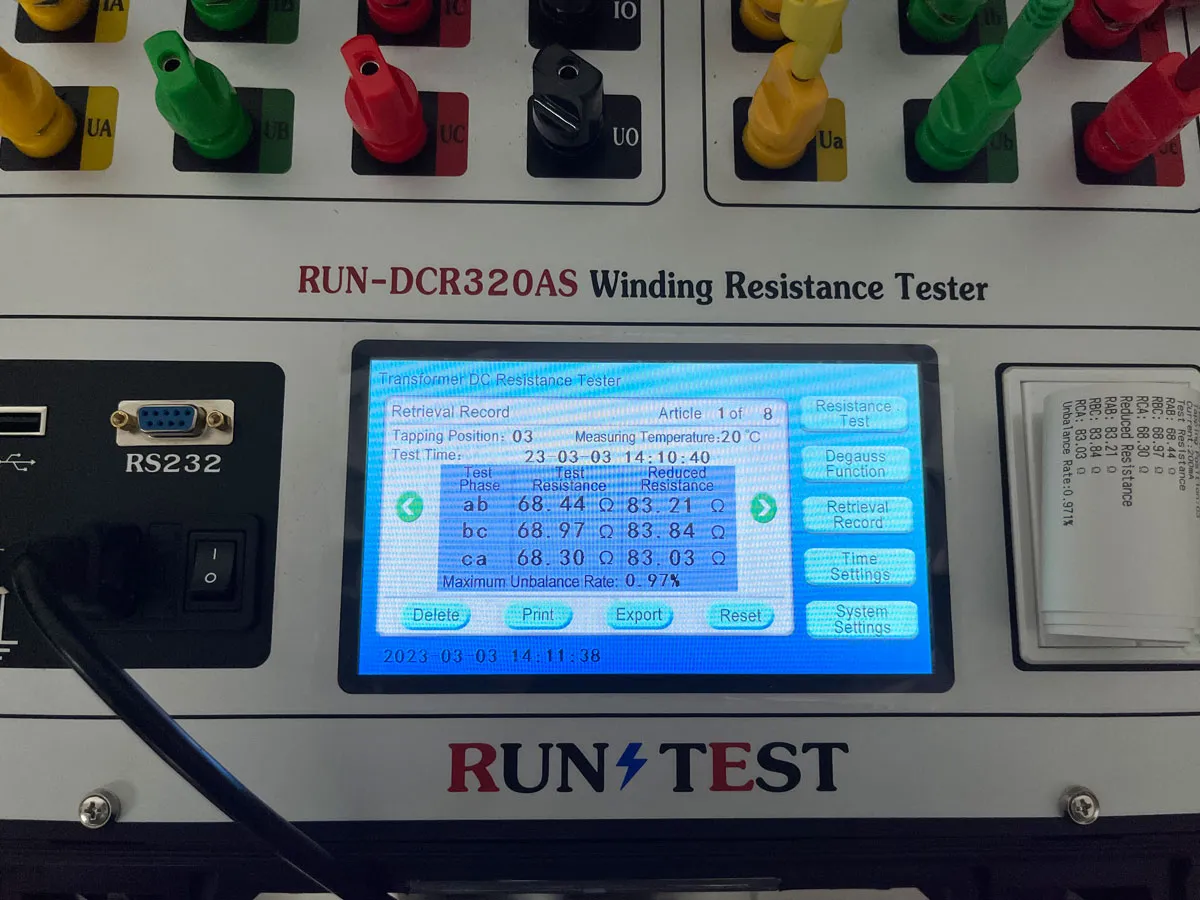

* Le testeur est équipé d'un écran tactile couleur de 7 pouces qui affiche clairement les données du test en temps réel ;
* Le testeur est doté d'interfaces de fonctionnement en chinois et en anglais, qui peuvent être configurées en fonction des besoins de l'utilisateur ;

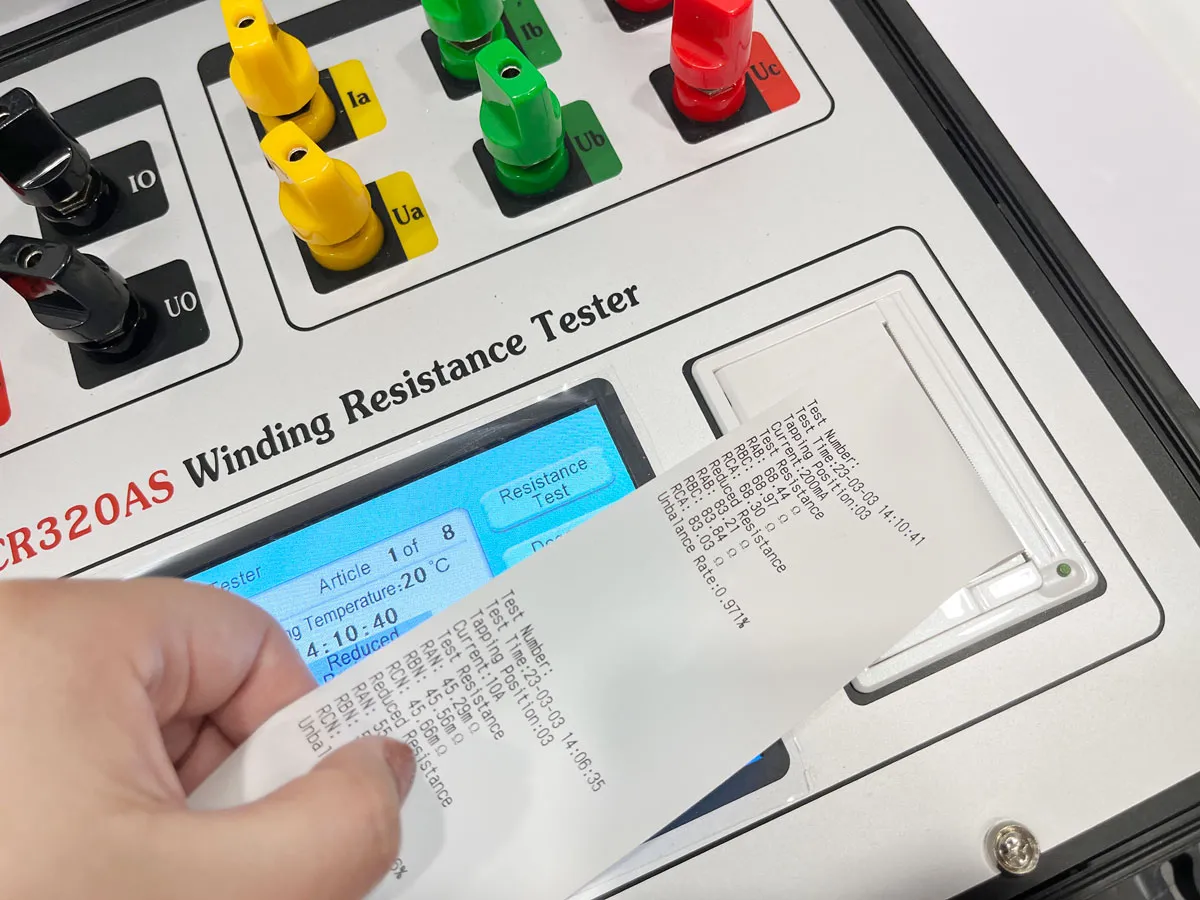

* Le testeur est équipé d'un port de communication RS232, pour transmettre les données de test à l'arrière-plan, avec le logiciel de contrôle dans l'ordinateur hôte ; équipé d'un port USB, d'un calendrier et d'une horloge intégrés, ainsi que de fonctions de sauvegarde (sauvegarde de 100 groupes de données), de révision et d'impression des données de test ;
* Le testeur dispose de paramètres plus complets, y compris les enroulements de test, les positions de prise, les phases de test, la température de l'échantillon testé, la température de conversion et d'autres paramètres des transformateurs ;

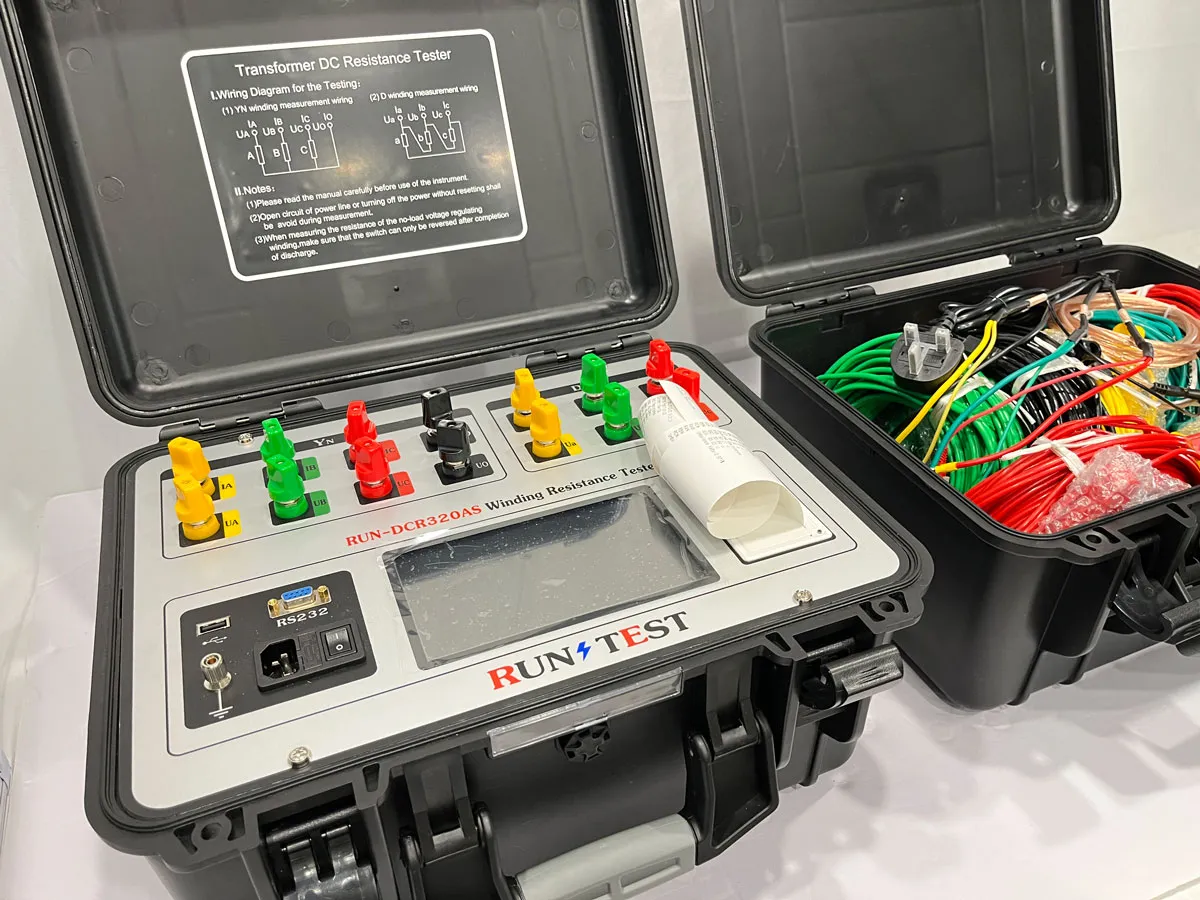

* Le testeur est équipé d'un boîtier industriel en plastique qui assure sa bonne portabilité et améliore sa durée de vie.
