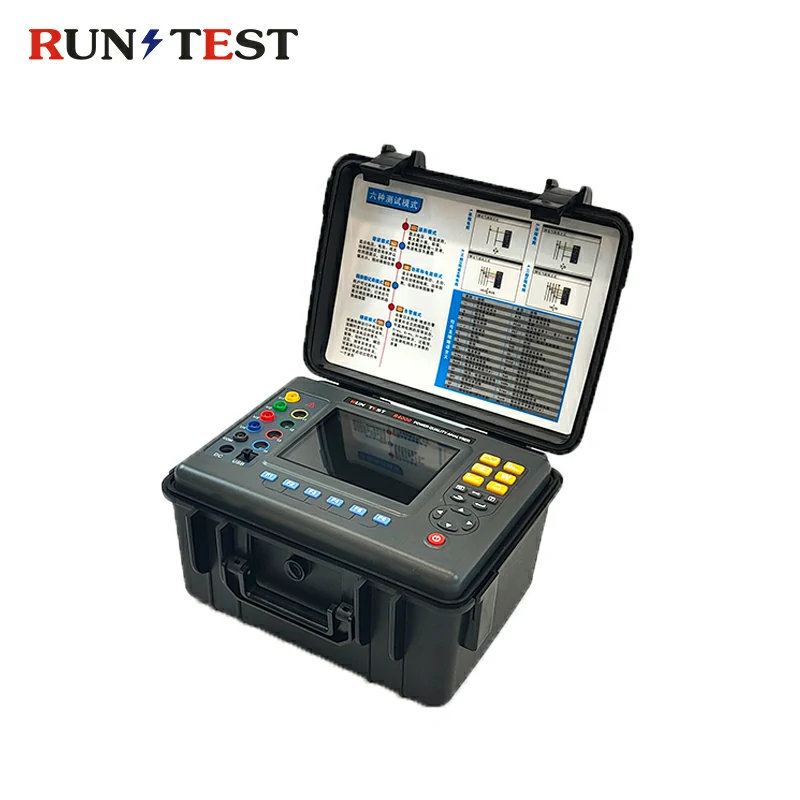

Analyseur de qualité d'énergie électrique numérique portable triphasé
Description succincte :
Analyseur numérique de la qualité de l'énergie électrique
Analyseur de qualité d'énergie également nommé : Intelligent Analyseur de qualité d'énergie triphaséL'analyseur de la qualité de l'énergie électrique multifonctionnel est un analyseur d'harmoniques, un voltampèremètre de phase et un testeur de paramètres électriques. Il s'applique à l'industrie électrique, à la pétrochimie, à la métallurgie, aux chemins de fer, aux entreprises minières, aux instituts de recherche scientifique et aux départements de métrologie. Il est particulièrement adapté à l'analyse et au diagnostic complets de tous les paramètres électriques de tension, de courant, de puissance, de puissance, d'harmoniques et de phase.
Fonction de base de l'analyseur de la qualité de l'énergie triphasée :
Affichage en temps réel de la forme d'onde (4 canaux de tension/4 canaux de courant). Valeurs efficaces vraies des tensions et des courants. Les composantes CC des tensions. ★ Valeurs de crête du courant et de la tension. ★ Les valeurs efficaces minimales et maximales du courant et de la tension sur un demi-cycle. ★ Affichage du diagramme de Pharos. ★ Mesure de chaque harmonique jusqu'à l'ordre 50. ★ Les diagrammes à barres montrent les rapports harmoniques du courant et de la tension de chaque phase. ★ Distorsion harmonique totale (THD). ★ Puissance active, réactive, apparente, par phase et cumulée. ★ Énergie active, réactive, apparente, par phase et cumulée. ★ Facteur K du transformateur. ★ Facteurs de puissance (PF) et facteurs de déplacement (DPF ou COSΦ). ★ Scintillement de tension à court terme (PST). ★ Déséquilibre triphasé (courant et tension).
Spécifications générales de l'appareil de mesure de la qualité de l'énergie :
Voici la vidéo de l'analyseur de qualité d'énergie :
| Alimentation électrique | Batterie lithium-ion rechargeable 9,6 V, chargeur de secours. |
| Indicateur de batterie | Le symbole de la batterie indique que l'énergie est déchargée. Lorsque la tension est trop faible, l'appareil s'éteint automatiquement au bout d'une minute. |
| Consommation électrique | Consommation de courant pour un test normal de 490 mA, fonctionnement continu pendant 10 heures. |

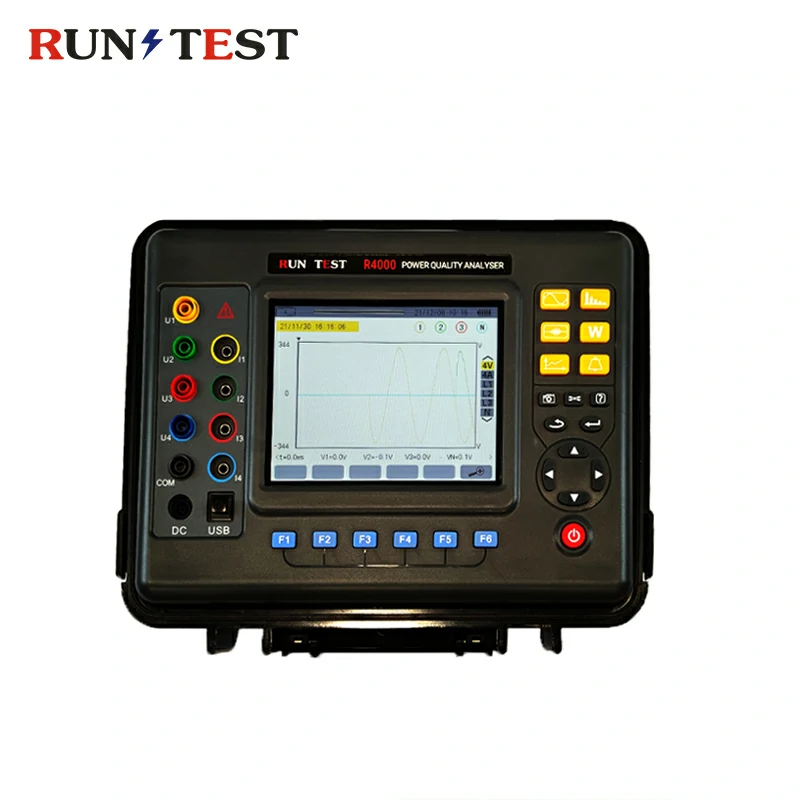

| Mode d'affichage | Ecran couleur LCD, 640dots×480dots, 5.6 pouces, domaine d'affichage : 116mm×88mm. |

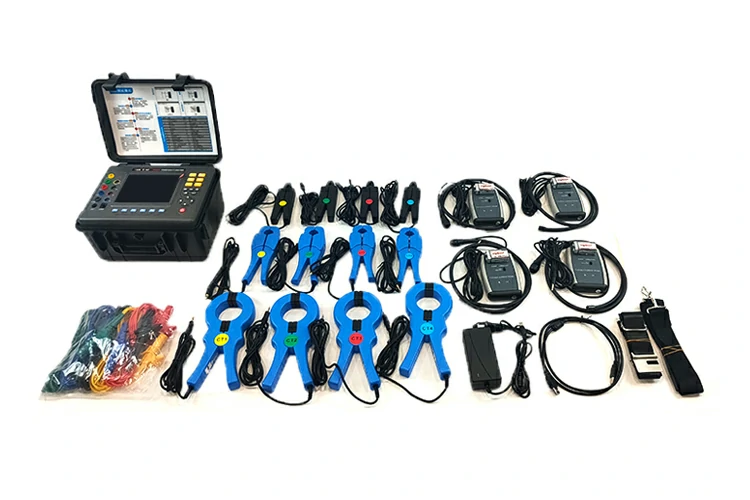

| Taille de la pince | R008 petite pince de courant pointue : 8mm×15mm;R020 pince de courant circulaire : 20mm×20mm;R050 pince de courant circulaire : R300R Capteur de courant à bobine flexible (avec intégrateur) : Ф300mm |
| Dimensions de l'instrument | L×L×H : 277,2 mm × 227,5 mm × 153 mm. |

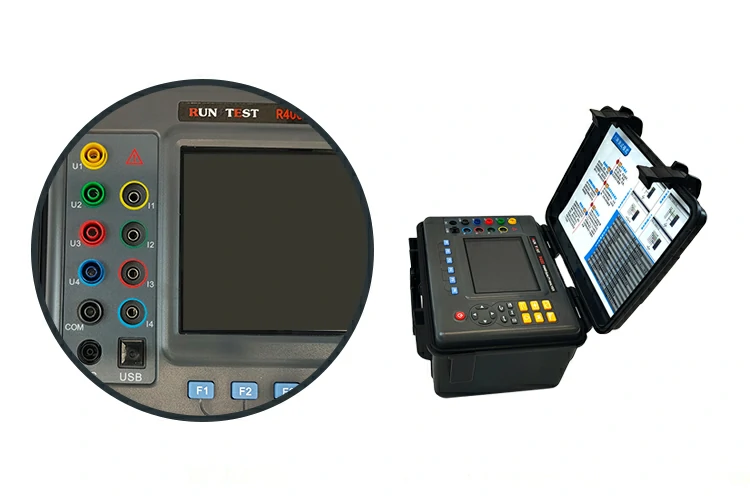

| Nombre de canaux | 4U/4I. |
| Tension phase à phase | 1,0V~2000V. |
| Tension phase-neutre | 1,0V~1000V. |
| Actuel | Pince de courant R008 : 10mA~10.0A;R020 pince de courant : 0.10A~100A;R050 pince de courant : 1.0A~1000A;R300R Capteur de courant à bobine flexible (avec intégrateur) : 10A ~ 6000A |
| Fréquence | 40Hz~70Hz. |
| Paramètres de l'électricité | W, VA, Var, PF, DPF, cosφ, tanφ. |
| Paramètres énergétiques | Wh, Varh, Vah. |
| Harmonique | Commande 0~50. |
| Distorsion harmonique totale | Ordre 0~50, chaque phase. |
| Mode expert | Oui. |
| Température et humidité de travail | -10°C~40°C ; en dessous de 80%Rh. |
| Température et humidité de stockage | -10°C~60°C ; inférieur à 70%Rh. |
| Impédance d'entrée | Impédance d'entrée de la tension d'essai : 1MΩ. |
| Tension de tenue | Résiste à une tension alternative sinusoïdale de 3700V/50Hz pendant 1 minute entre le câblage de l'instrument et la coque. |
| Isolation | Entre le câblage de l'instrument et la coque ≥10MΩ. |
| Structure | Double isolation, avec gaine isolante anti-vibrations. |
