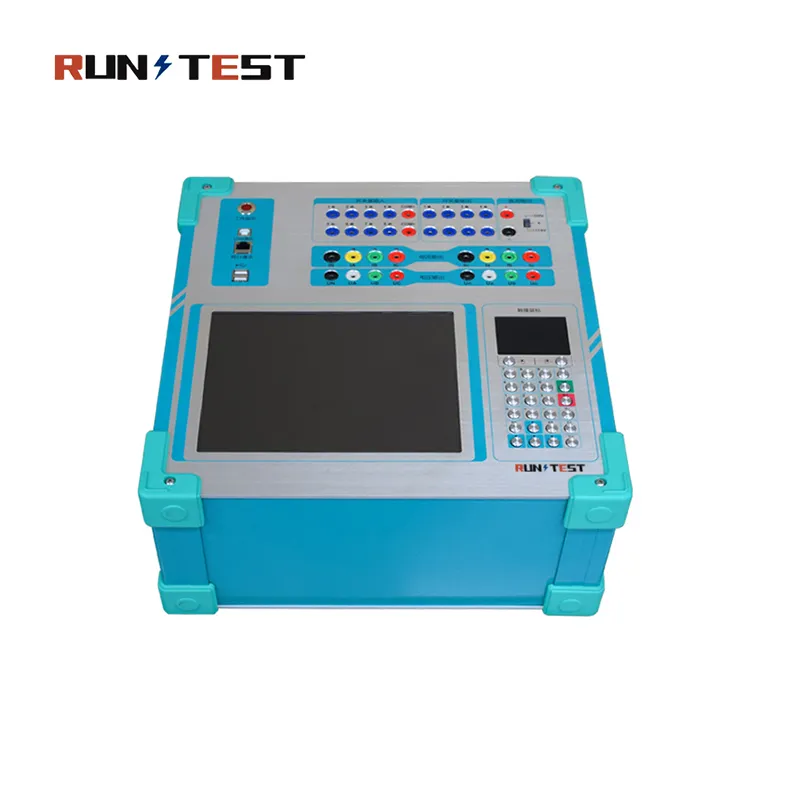

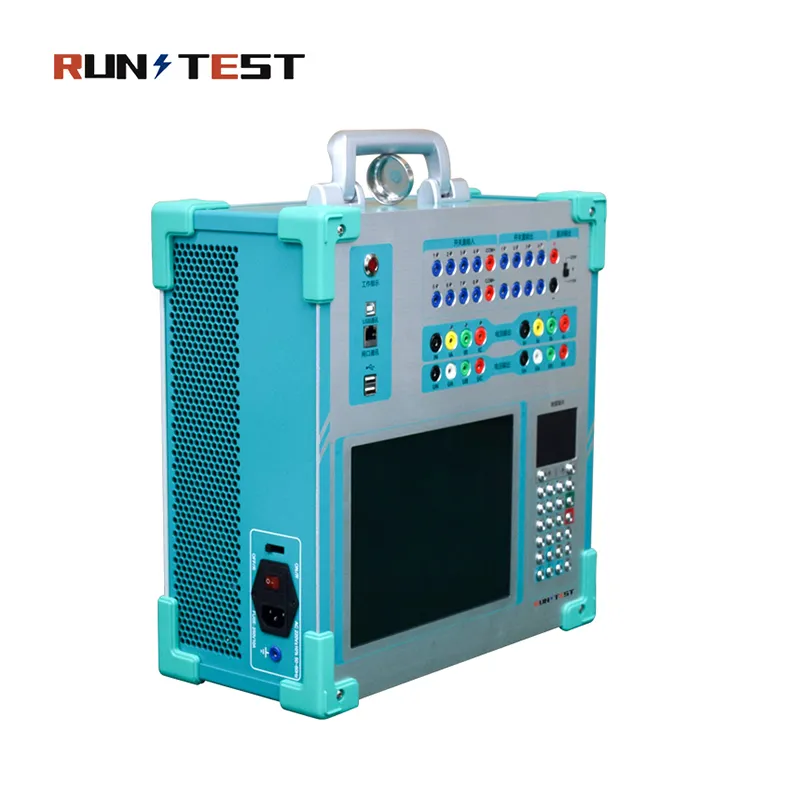

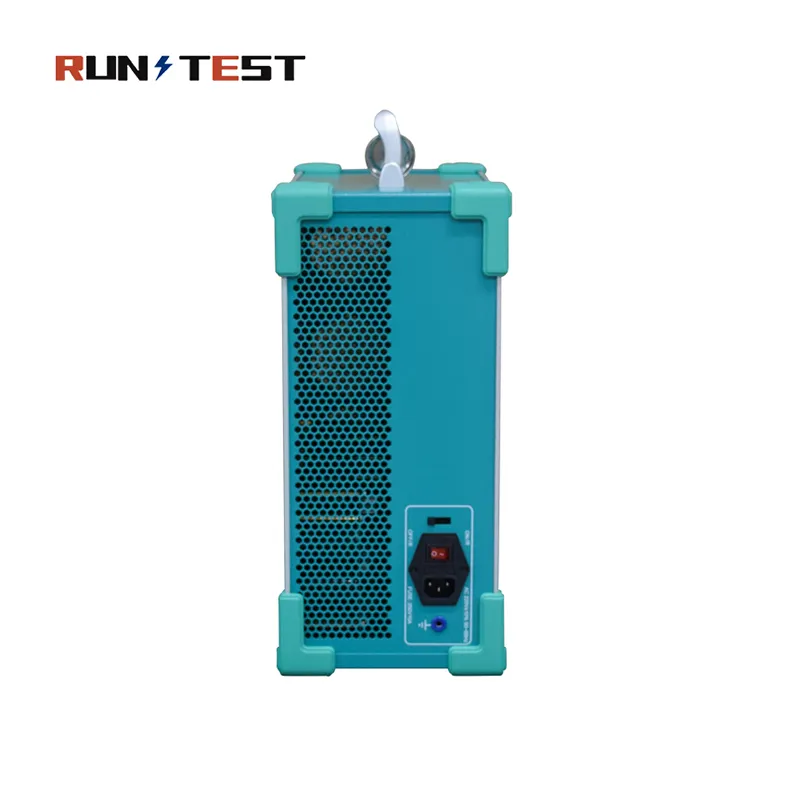

Testeur de relais de micro-ordinateur d'instrument de test de protection de relais de nouveauté

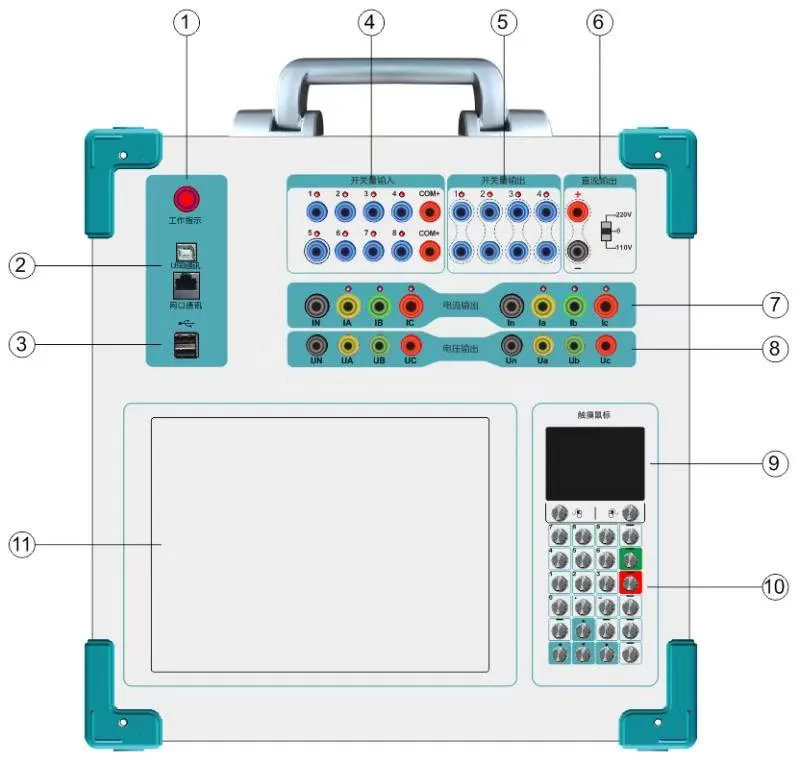

1) indication de fonctionnement LED : le clignotement de la LED signifie que l'on attend le travail, la LED toujours allumée signifie que l'on travaille.

2) Interface de communication : la communication est une interface d'ordinateur portable externe et l'instrument peut être contrôlé via un ordinateur portable externe.

3) Interface USB: interface générale, peut être connectée à des périphériques USB2.0 tels que souris, clavier, disque U, etc.

4) Entrée de commutation : utilisée pour collecter le signal de commutation de sortie du dispositif de protection et mesurer le temps.

5) Sortie de commutation : utilisée pour contrôler d'autres appareils, nœuds passifs, avec une capacité maximale de AC220V/1A.

6) Alimentation auxiliaire de l'appareil : elle peut fournir une alimentation CC ± 110 V et la sortie de courant maximale est de 2 A, ce qui peut alimenter le dispositif de protection.

7) Le premier groupe et le deuxième groupe de bornes de sortie de courant : IA, IB, IC, Ia, Ib, Ic, IN est la borne commune. La LED est allumée pour indiquer que la source de courant est ouverte.

8) Le premier groupe et le deuxième groupe de bornes de sortie de tension : UA, UB, UC, Ua, Ub, Uc, UN sont des bornes communes. La LED est allumée pour indiquer que la source de tension est en court-circuit.

9) Pavé tactile : similaire au pavé tactile d'un ordinateur portable, il peut être contrôlé par le toucher dans toutes les directions. Touches gauche et droite : la touche gauche est la touche de confirmation et la touche droite permet d'afficher les propriétés du fichier.

10)Clavier : utilisé pour saisir des données à valeur fixe.

11) Écran d'affichage : L'affichage est un écran LCD LED de 10,4 pouces.
