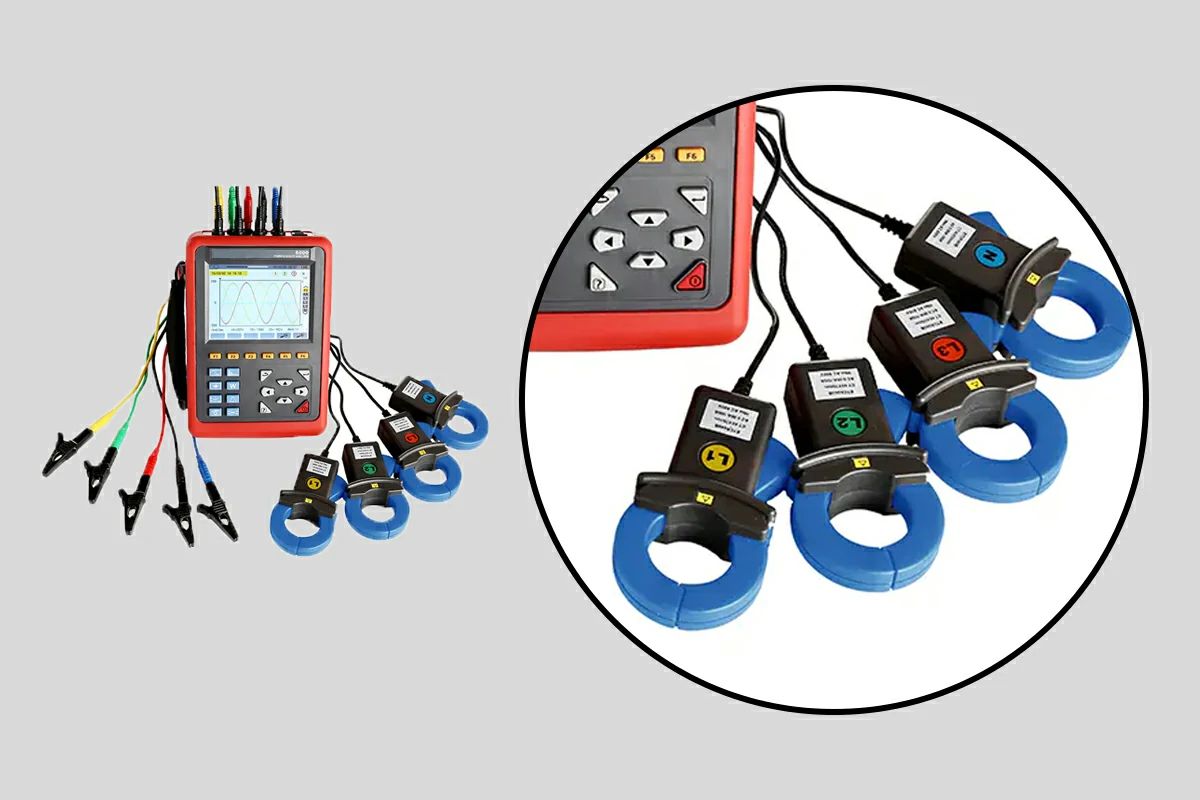

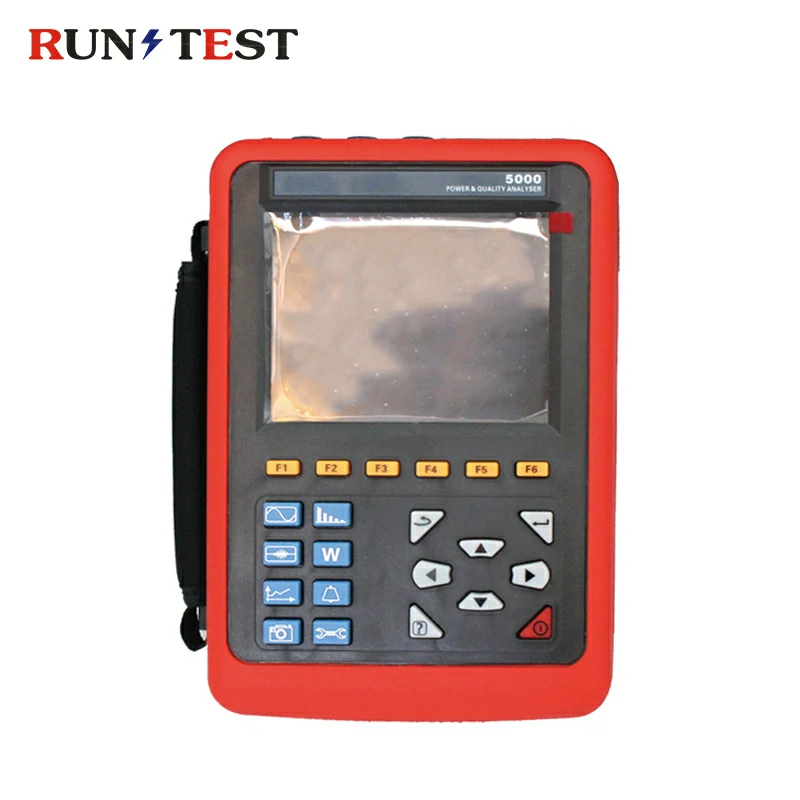

Analyseur portable de la qualité de l'énergie électrique triphasée
Description succincte :
Analyseur de qualité d'énergie portable de classe S Testeur de qualité d'énergie triphasée Instrument de mesure Analyseur d'harmoniquesAnalyseur de qualité d'énergie également nommé : Analyseur intelligent de la qualité de l'énergie triphasée, Analyseur de qualité d'énergie multifonctionnelL'analyseur d'harmoniques, le voltampèremètre de phase et le testeur de paramètres électriques sont des fonctions simultanées de l'analyseur d'harmoniques et du voltampèremètre de phase. Il s'applique à l'industrie électrique, à la pétrochimie, à la métallurgie, aux chemins de fer, aux entreprises minières, aux instituts de recherche scientifique et aux départements de métrologie. Il est particulièrement adapté à l'analyse et au diagnostic complets de tous les paramètres électriques de tension, de courant, de puissance, d'harmonique et de phase.
Spécifications techniques de l'analyseur de qualité d'énergie portable
Facteur d'influence | Élément de test | Condition de base | État de fonctionnement |
Température ambiante | Tous les paramètres | (23±2)°C | -10°C~ 40°C |
Humidité relative | Tous les paramètres | 40%~ 60% | <80% |
Tension phase-neutre | Tous les paramètres | (100±1%)V | 1,0V~ 1000V |
Tension entre phases | Tension efficace vraie entre phases | (200±1%)V | 1,0V~ 2000V |
Actuel | Courant efficace réel | (5±1%)A | 10mA~ 1000A |
Fréquence du réseau | Tous les paramètres | 50Hz±0,1Hz | 40Hz~ 70Hz |
Déphasage | Puissance active et énergie active | Cosφ=1 | Cosφ : 0.2~ 1.0 |
Puissance réactive et énergie réactive | Sinφ=1 | Sinφ : 0.2~ 1.0 | |
Harmonique | Tous les paramètres | <0,1% | 0.0%~ 100% |
Déséquilibre de tension | Tous les paramètres | <10% | 0.0%~ 100% |
Tension de fonctionnement de l'appareil | Tous les paramètres | DC9,8V±0,1V | DC9,5V~ 10,5V |
Champ électrique externe,
champ magnétique | Tous les paramètres | À éviter | |
Position de test | Paramètres mesurés relatifs au courant | Test du fil au centre de la pince. | |
Alimentation électrique | Batterie lithium-ion rechargeable 9,6 V, chargeur de secours. |
Indicateur de batterie | Le symbole de la batterie indique que l'énergie est déchargée. Lorsque la tension est trop faible, l'appareil s'éteint automatiquement au bout d'une minute. |
Consommation électrique | Consommation de courant pour un test normal de 490 mA, fonctionnement continu pendant 8 heures. |

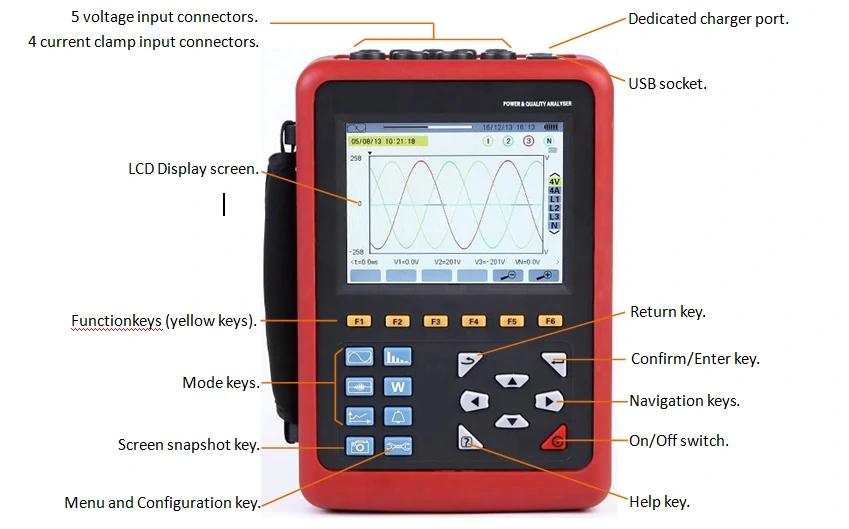

Mode d'affichage | Ecran couleur LCD, 640dots×480dots, 5.6 pouces, domaine d'affichage : 116mm×88mm. |

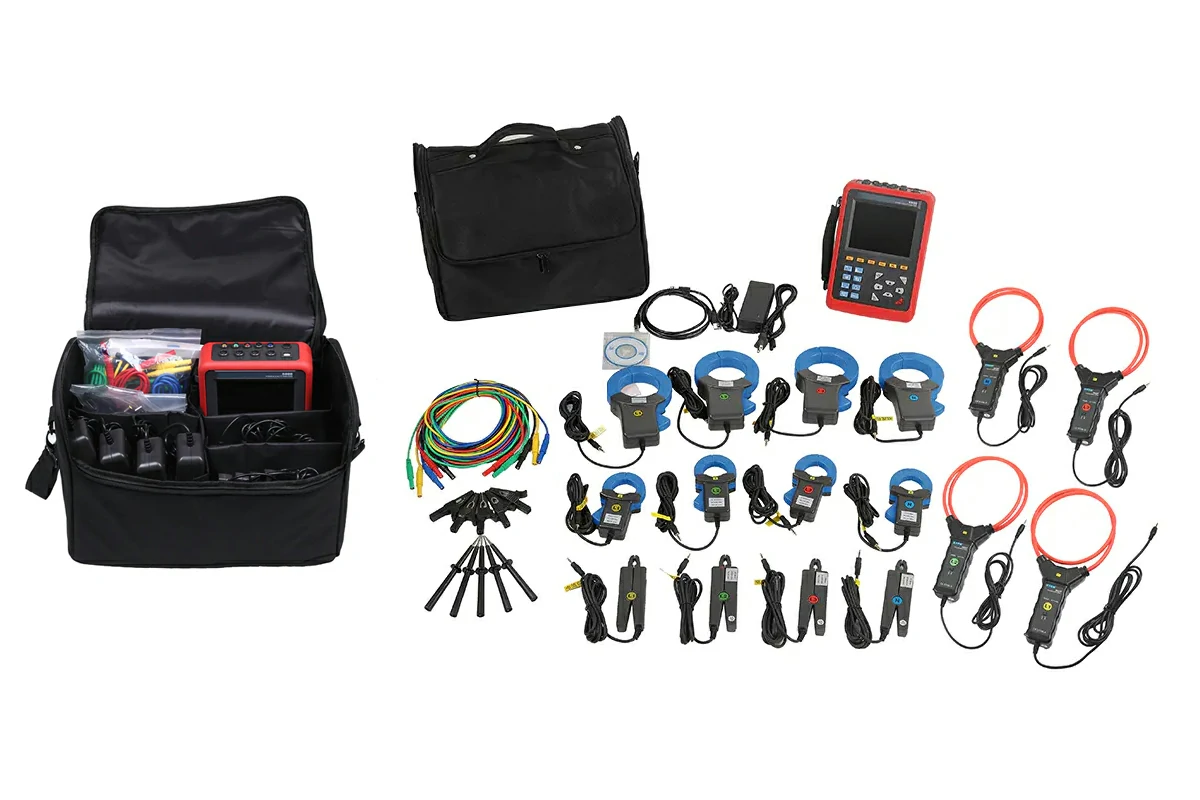

Taille de la pince | 008B petite pince de courant pointue : 7.5mm×13mm ;
040B pince de courant circulaire : 35mm×40mm ;
068B pince de courant circulaire : 68mm×68mm. |
Dimensions de l'instrument | L×L×H : 240mm×170mm×68 mm. |
Nombre de canaux | 4U/4I. |
Tension phase à phase | 1,0V~2000V. |
Tension phase-neutre | 1,0V~1000V. |
Actuel | 008B Pince de courant : 10mA~10.0A ;
040B pince de courant : 0,10A~100A ;
068B pince de courant : 1,0A~1000A ;
Transformateur de courant en option : courant d'entrée de l'instrument 1mA~500mA. |
Fonctions et caractéristiques de l'analyseur d'harmoniques de qualité d'énergie portable :
Affichage en temps réel de la forme d'onde (4 canaux de tension/4 canaux de courant). Valeurs efficaces vraies des tensions et des courants. Les composantes CC des tensions. ★ Valeurs de crête du courant et de la tension. ★ Les valeurs efficaces minimales et maximales du courant et de la tension sur un demi-cycle. ★ Affichage du diagramme de phase. ★ Mesure de chaque harmonique jusqu'à l'ordre 50. ★ Les diagrammes à barres montrent les rapports harmoniques du courant et de la tension de chaque phase. ★ Distorsion harmonique totale (THD). ★ Puissance active, réactive, apparente, par phase et cumulée. ★ Énergie active, réactive, apparente, par phase et cumulée. ★ Facteur K du transformateur. ★ Facteurs de puissance (PF) et facteurs de déplacement (DPF ou COSΦ). ★ Scintillement de tension à court terme (PST). ★ Déséquilibre triphasé (courant et tension).
