Comprobador de pérdidas dieléctricas de transformadores IPF Comprobador Tan Delta de transformadores
Breve descripción:
ITEM: RUN-ZC8860
Transformer capacitance and tan delta tester is used for on-site anti-interference dielectric loss measurement, or precision dielectric loss measurement in the laboratory. The instrument is an integrated structure with built-in dielectric loss bridge, variable frequency power supply, test transformer and standard capacitors. Using frequency conversion anti-interference and Fourier transform digital filtering technology, automatic and intelligent measurement, the measurement data is very stable under strong interference.
Service: The instrument will be repaired and replaced free of charge for product quality problems within one year from the date of purchase, and will provide lifetime warranty and technical services. If you find any abnormalities or malfunctions in the instrument, please contact the company in time to arrange the most convenient solution for you.
Ⅰ：Brief Introduction about the comprobador de pérdidas dieléctricas de transformadores:
RUN-ZC8860 Capacidad del transformador y probador tan delta is used for on-site anti-interference dielectric loss measurement, or precision dielectric loss measurement in the laboratory.The instrument is an integrated structure with built-in dielectric loss bridge, variable frequency power supply, test transformer and standard capacitors.
Mediante la tecnología de conversión de frecuencia antiinterferencias y filtrado digital por transformada de Fourier, medición automática e inteligente, los datos de medición son muy estables bajo fuertes interferencias.
Besides functions listed above, Run-ZC8860 also has the function of insulation resistance measurement.
The wiring method for measuring the insulation resistance is exactly the same as that of the dielectric loss measurement.
The dielectric loss and the insulation resistance can be measured in one connection which significant improve test speed and reduce burden of test.
Ⅱ：Technical Parameters of the Transformer Tan Delta Tester:

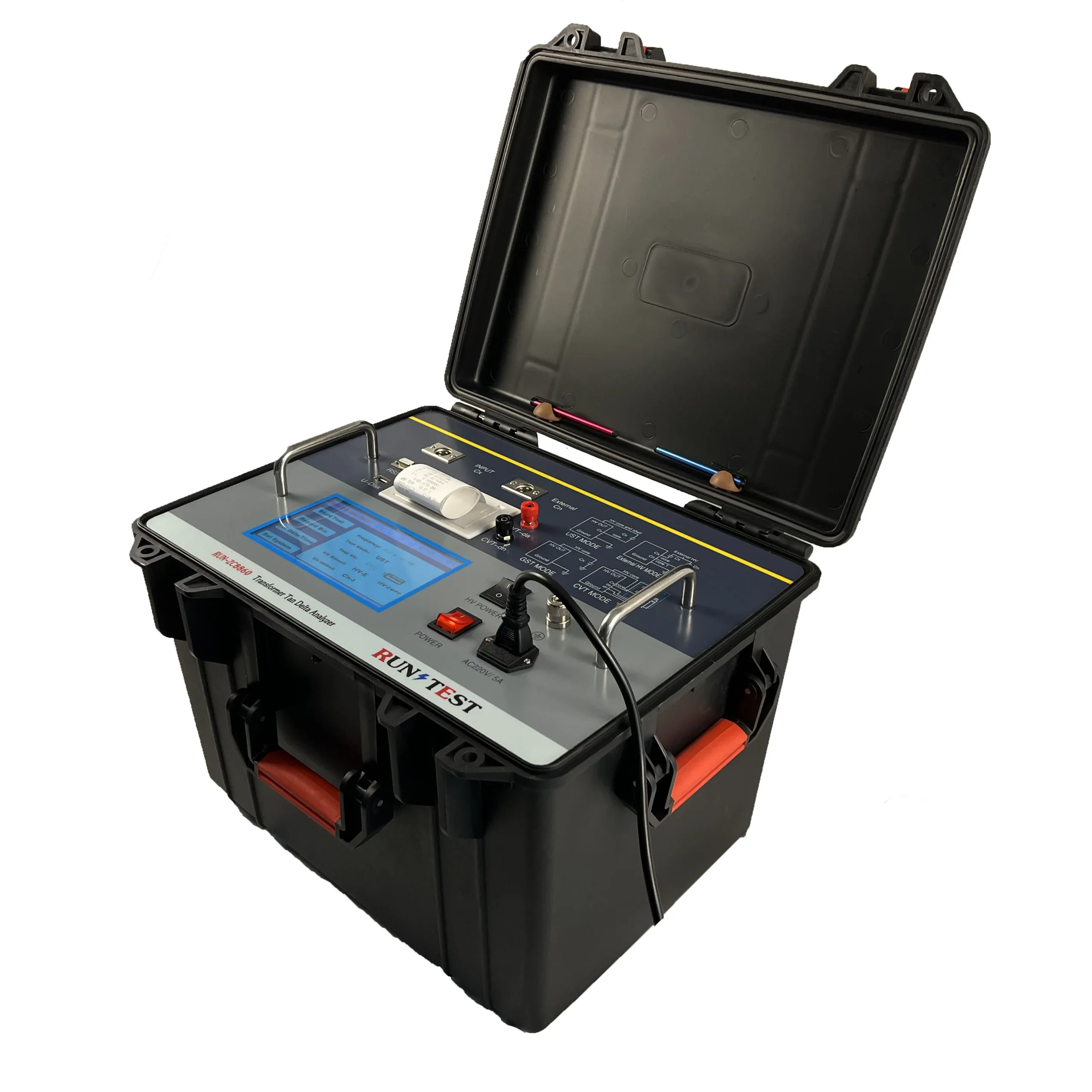

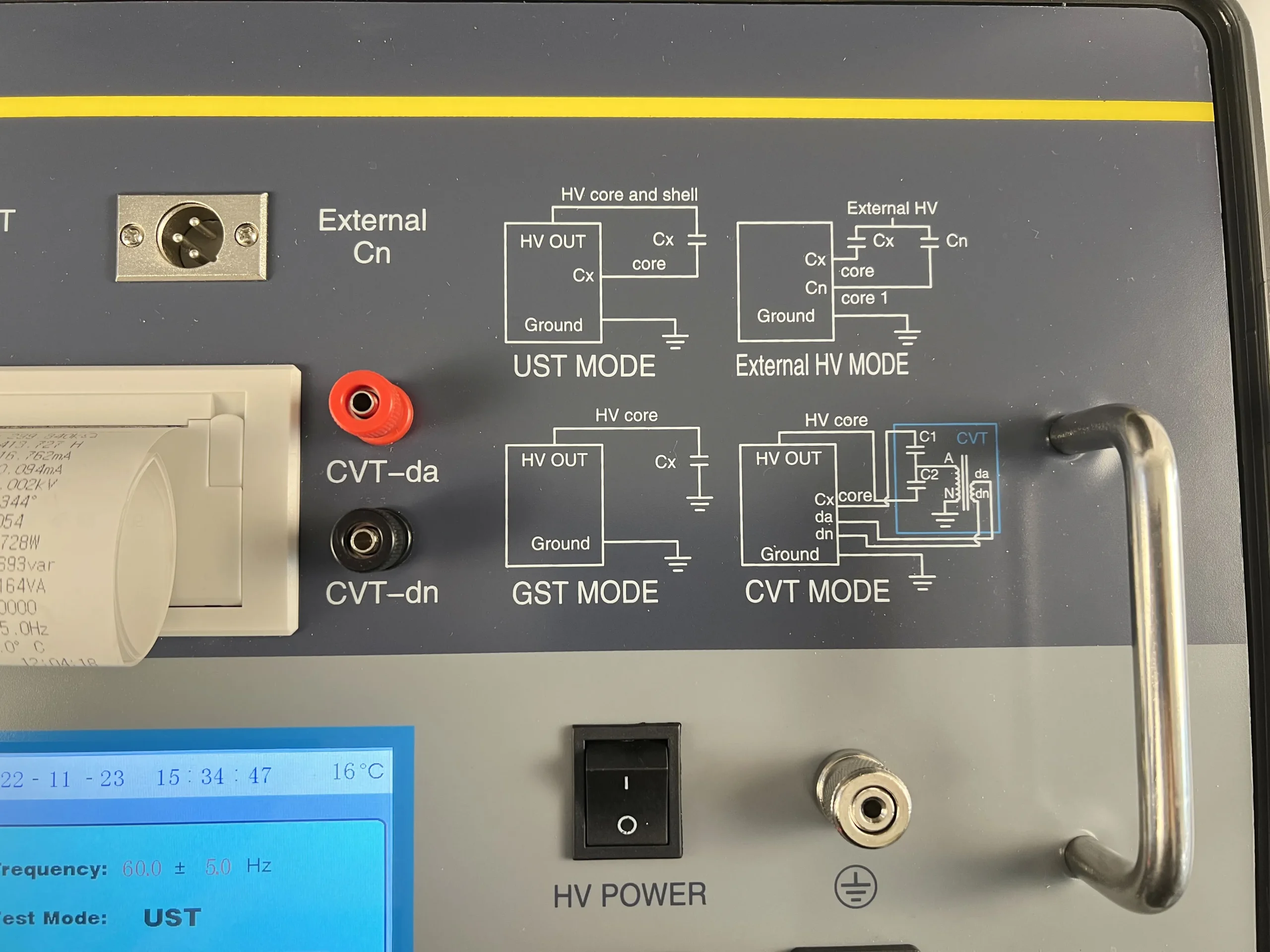

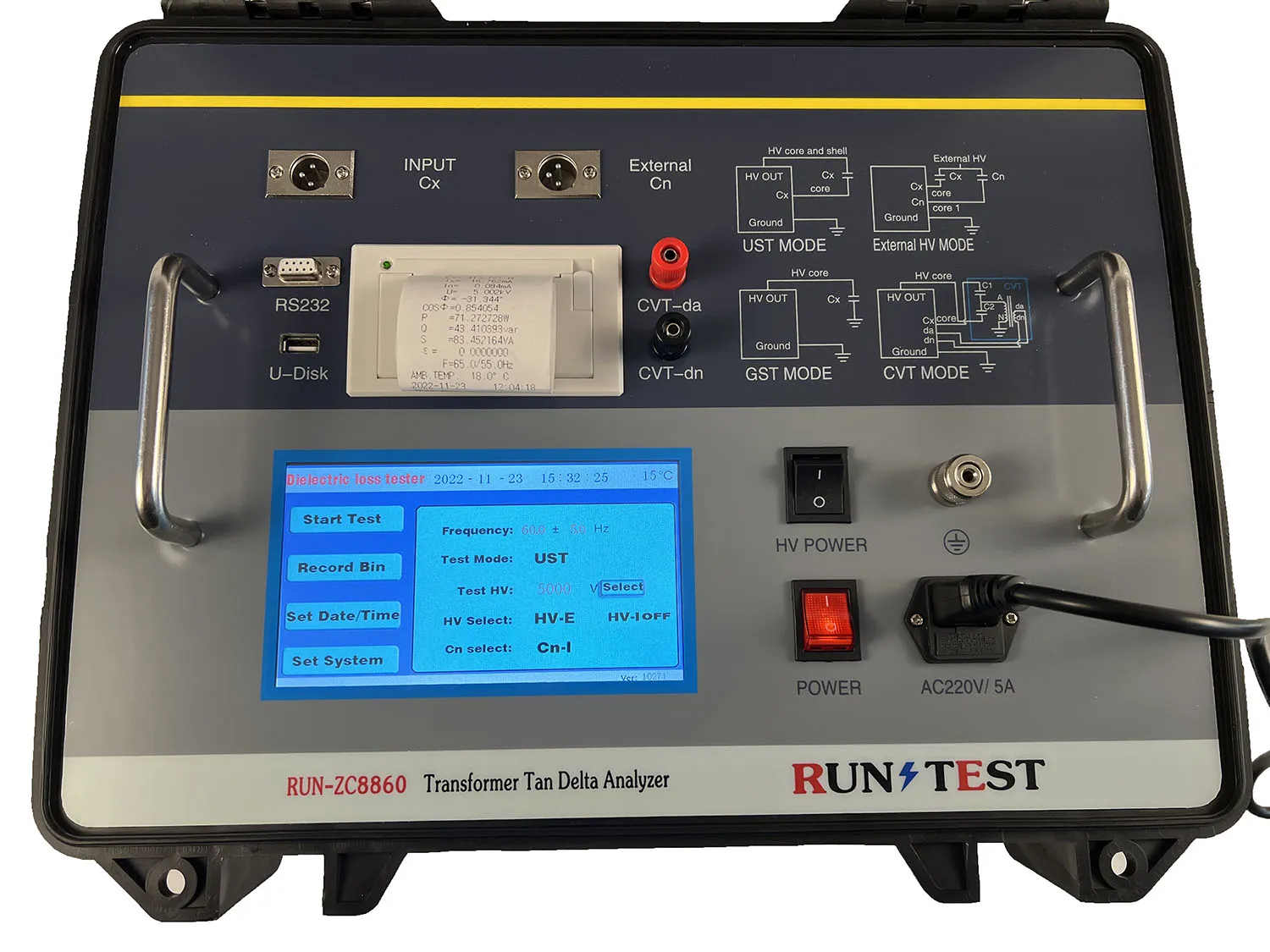

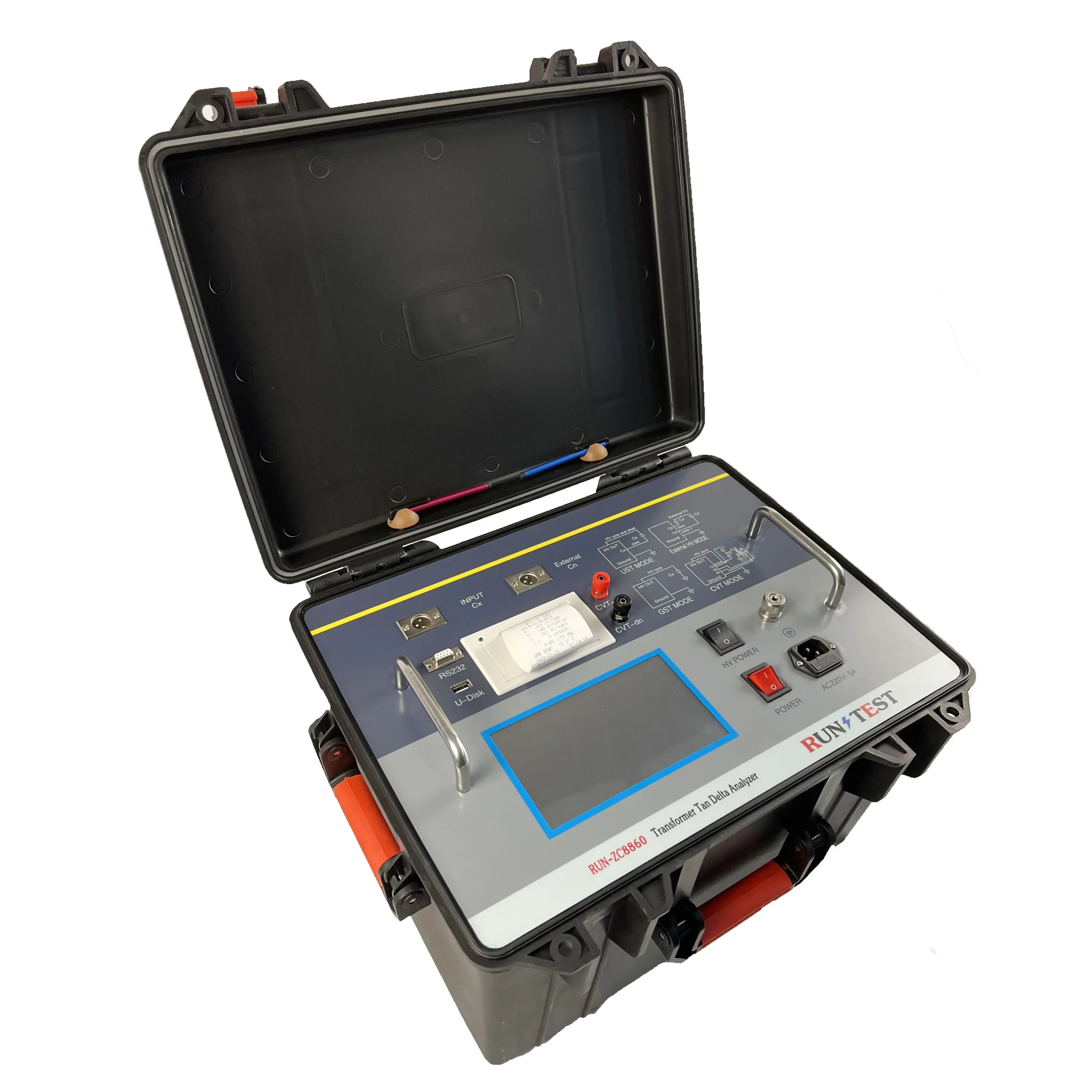

Ⅲ： Detailed pictures about the Transformer Capacitance&Dissipation Factor Test:
Ⅳ： Features of the IPF Transformer Dielectric Loss Tester:
2. El instrumento adopta la tecnología de conversión de frecuencia para eliminar las interferencias de frecuencia de potencia de 50 Hz en el campo. Incluso en un entorno de fuertes interferencias electromagnéticas, se pueden medir datos fiables.

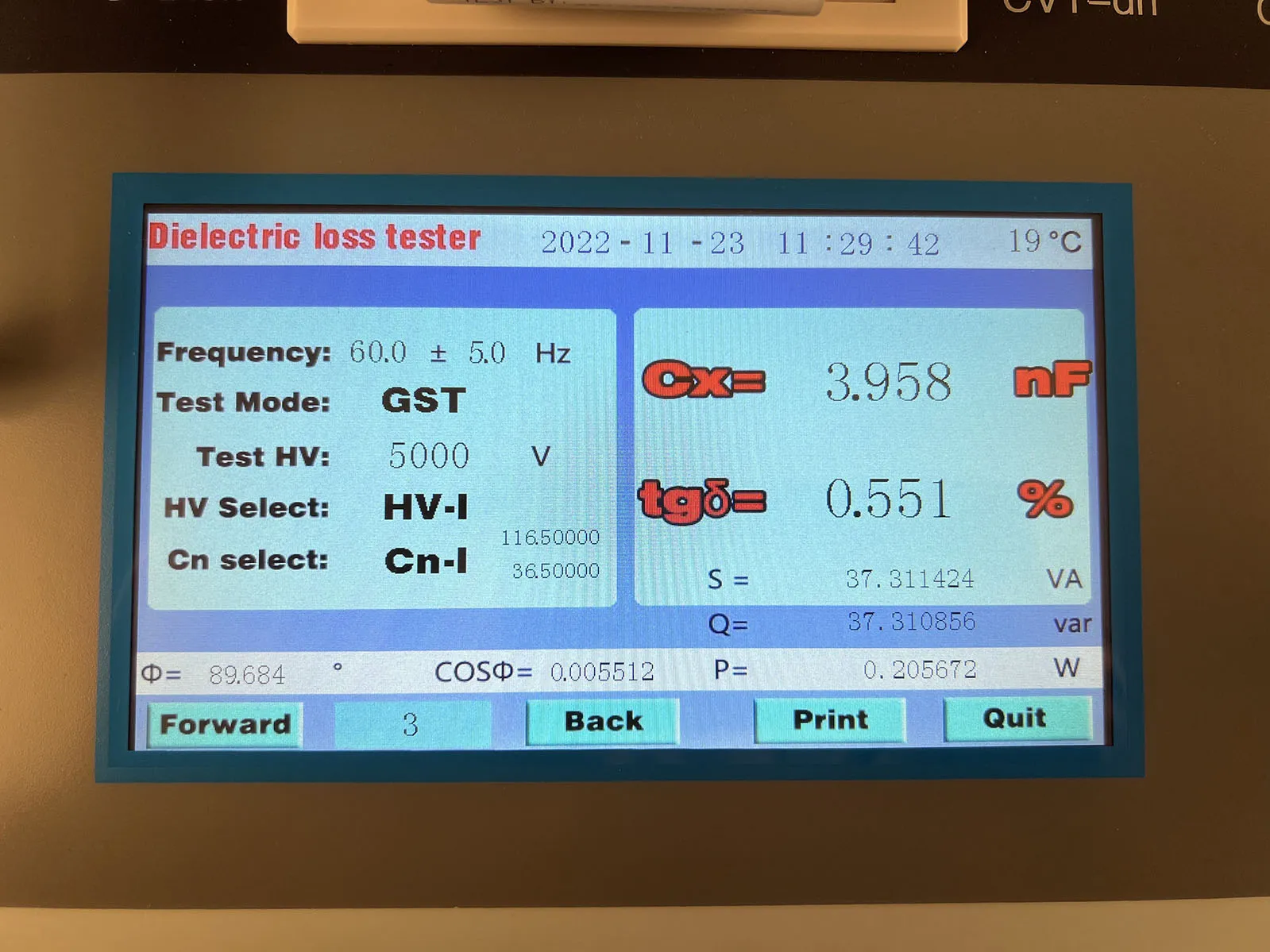

3. It is easy to operate with full touch LCD. Full touch LCD screen, super full graphics operation interface, each process is very clear, operators can use without additional professional training. The whole process can be measured by touch.
4. Almacenamiento de datos: Está equipado con un chip de calendario y una memoria de gran capacidad, que puede guardar los resultados de las pruebas en cualquier momento, ver los registros históricos en cualquier momento e imprimir. La hora actual y el tiempo de almacenamiento se pueden visualizar e imprimir en cualquier momento.
5. Gestión de datos científica y avanzada: Los datos del instrumento se pueden exportar a través del disco U, y se pueden ver y gestionar en cualquier PC mediante un software especial.
6. El instrumento es fácil de manejar y el proceso de medición está controlado por microprocesador. Siempre que se seleccione el modo de medición adecuado, la medición de los datos puede completarse automáticamente bajo el control del microprocesador.
7. Modelo integrado, con condensador estándar y fuente de alimentación de alta tensión, es conveniente para la prueba de campo y reduce el cableado de campo.
8. El instrumento tiene una gran precisión y puede cumplir los requisitos de medición de la pérdida dieléctrica del aceite. Por lo tanto, solo se necesita una copa de aceite estándar y una línea de prueba especial para realizar la medición de la pérdida dieléctrica del aceite.
9. Tiene la función de apantallamiento de baja tensión para cableado inverso. En condiciones de puesta a tierra del bus CVT de 220 kV, puede medir la pérdida dieléctrica del cableado inverso de 110 kV sin desconexión.
10. Puede hacer la prueba de resistencia de voltaje AC. Es conveniente para PT y CT para hacer la prueba de resistencia de tensión de CA dos veces y 400V sistema de baja tensión para hacer la prueba de resistencia de tensión.
11. Puede identificar la frecuencia de la fuente de alimentación externa de alto voltaje de 40Hz a 70Hz, y permitir la prueba de pérdida dieléctrica de gran capacidad y alto voltaje con fuente de alimentación de frecuencia de potencia o fuente de alimentación resonante en serie.
12. Tiene la función de prueba de CVT y puede realizar la prueba de autoexcitación de CVT. Puede establecer cuatro restricciones de protección de alta tensión/corriente y baja tensión/corriente para garantizar la seguridad de las personas y los equipos.
13. Al probar la CVT, no sólo se pueden probar automáticamente los valores de capacitancia y pérdida dieléctrica de C1 y C2, sino también los valores totales de capacitancia y pérdida dieléctrica del equipo CVT.
14. Con una impresora térmica, puede imprimir, con un reloj calendario, para facilitar a los usuarios para producir informes de prueba, con salida de disco U.
15. Con interfaz de ordenador. Un ordenador puede controlar 32 instrumentos, que pueden integrarse en un vehículo de pruebas de alta tensión integrado para realizar la medición, el procesamiento de datos y la salida de informes.
16. Función de protección de conexión a tierra. Cuando el instrumento no está conectado a tierra o está mal conectado a tierra, el instrumento no entra en el procedimiento normal y no emite alta tensión. 17. Función de protección contra sobrecorriente, el instrumento no se dañará cuando la muestra se cortocircuite o se averíe.
17. Función de protección contra descargas eléctricas. Cuando el operador del instrumento sufre una descarga eléctrica accidental, el instrumento corta inmediatamente la alta tensión para garantizar la seguridad del personal de pruebas.
