เครื่องทดสอบการสูญเสียไดอิเล็กทริกของหม้อแปลง IPF หม้อแปลงทดสอบ Tan Delta
**คำอธิบายสั้น ๆ:**
รายการ: เครื่องทดสอบค่าความจุและค่า tan delta ของหม้อแปลง RUN-ZC8860 ใช้สำหรับการวัดการสูญเสียไดอิเล็กทริกแบบต้านทานการรบกวนในสถานที่ หรือสำหรับการวัดการสูญเสียไดอิเล็กทริกที่มีความแม่นยำในห้องปฏิบัติการ เครื่องมือนี้มีโครงสร้างแบบบูรณาการพร้อมสะพานวัดการสูญเสียไดอิเล็กทริกในตัว แหล่งจ่ายไฟความถี่แปรผัน หม้อแปลงทดสอบ และตัวเก็บประจุมาตรฐานใช้เทคโนโลยีการแปลงความถี่เพื่อป้องกันการรบกวนและการกรองดิจิทัลแบบฟูเรียร์แปลง การวัดอัตโนมัติและอัจฉริยะ ข้อมูลการวัดมีความเสถียรมากภายใต้การรบกวนที่รุนแรง บริการ: เครื่องมือจะได้รับการซ่อมแซมหรือเปลี่ยนใหม่โดยไม่คิดค่าใช้จ่ายสำหรับปัญหาคุณภาพของผลิตภัณฑ์ภายในหนึ่งปีนับจากวันที่ซื้อ และจะให้การรับประกันตลอดอายุการใช้งานและบริการทางเทคนิค หากคุณพบความผิดปกติหรือการทำงานผิดปกติใดๆ ในเครื่องมือ โปรดติดต่อบริษัทในเวลาที่เหมาะสมเพื่อจัดหาวิธีแก้ปัญหาที่สะดวกที่สุดสำหรับคุณ
Ⅰ: บทนำโดยย่อเกี่ยวกับ เครื่องทดสอบการสูญเสียไดอิเล็กทริกของหม้อแปลง:
RUN-ZC8860 ความจุของหม้อแปลงและ เครื่องทดสอบ tan delta ใช้สำหรับการวัดการสูญเสียไดอิเล็กทริกแบบต้านการรบกวนในสถานที่ หรือการวัดการสูญเสียไดอิเล็กทริกที่มีความแม่นยำในห้องปฏิบัติการเครื่องมือนี้เป็นโครงสร้างแบบบูรณาการที่มีสะพานสูญเสียไดอิเล็กทริกในตัว, แหล่งจ่ายไฟความถี่ปรับได้, หม้อแปลงทดสอบ และตัวเก็บประจุมาตรฐาน
การใช้เทคโนโลยีการแปลงความถี่เพื่อป้องกันการรบกวนและการกรองดิจิทัลแบบฟูเรียร์ การวัดอัตโนมัติและอัจฉริยะ ทำให้ข้อมูลการวัดมีความเสถียรมากภายใต้การรบกวนที่รุนแรง
นอกเหนือจากฟังก์ชันที่ระบุไว้ข้างต้น Run-ZC8860 ยังมีฟังก์ชันการวัดความต้านทานฉนวนอีกด้วย
วิธีการเดินสายสำหรับการวัดความต้านทานฉนวนนั้นเหมือนกับวิธีการวัดการสูญเสียไดอิเล็กทริกทุกประการ
การสูญเสียไดอิเล็กทริกและความต้านทานฉนวนสามารถวัดได้ในการเชื่อมต่อเดียว ซึ่งช่วยปรับปรุงความเร็วในการทดสอบอย่างมีนัยสำคัญและลดภาระในการทดสอบ
Ⅱ:ข้อมูลทางเทคนิคของ เครื่องทดสอบค่าดิฟเทลต้าของทรานส์ฟอร์เมอร์:

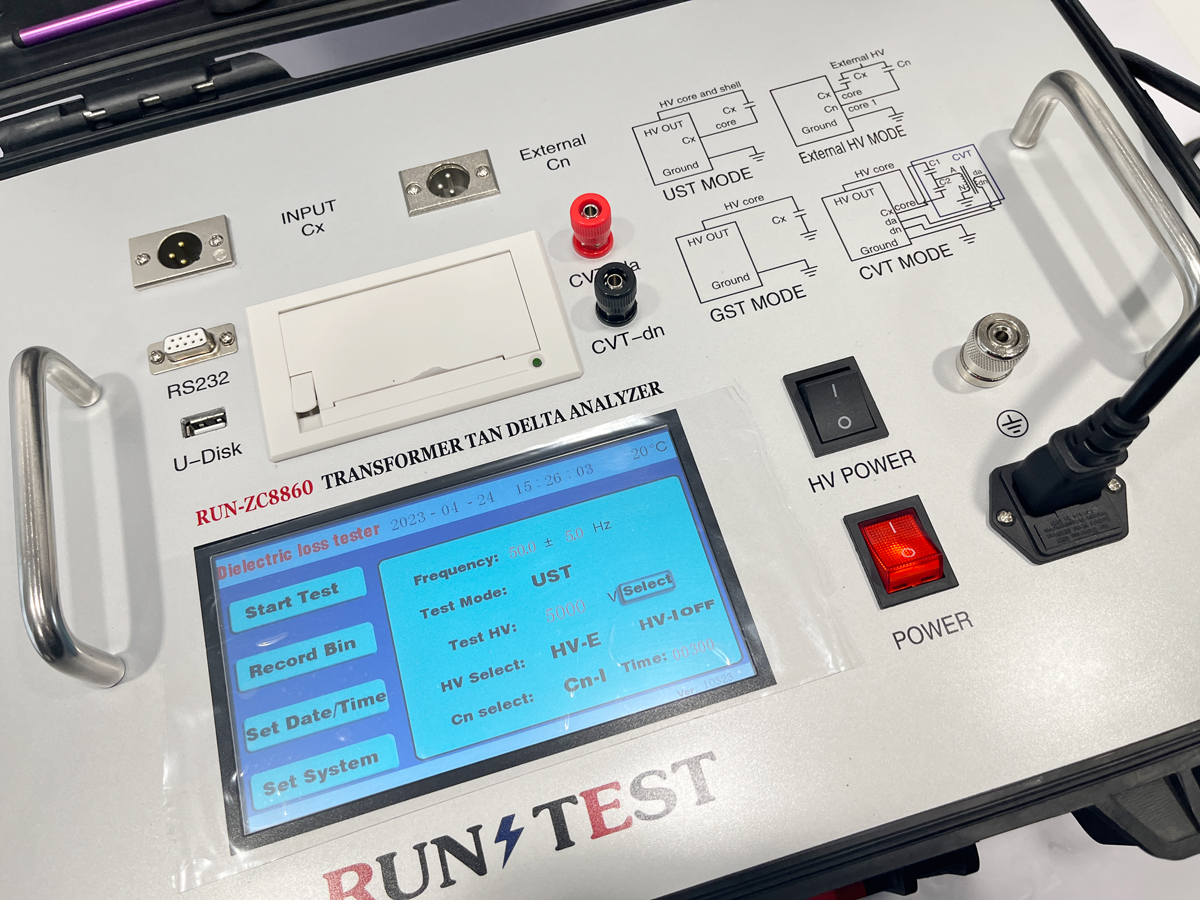

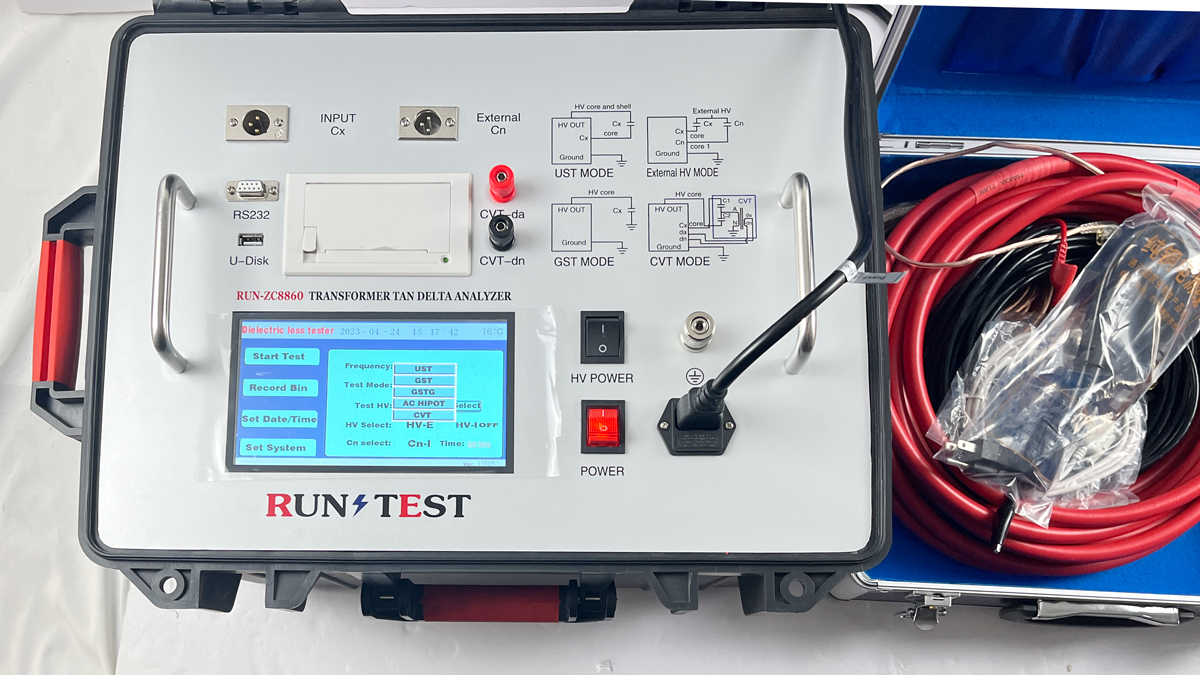

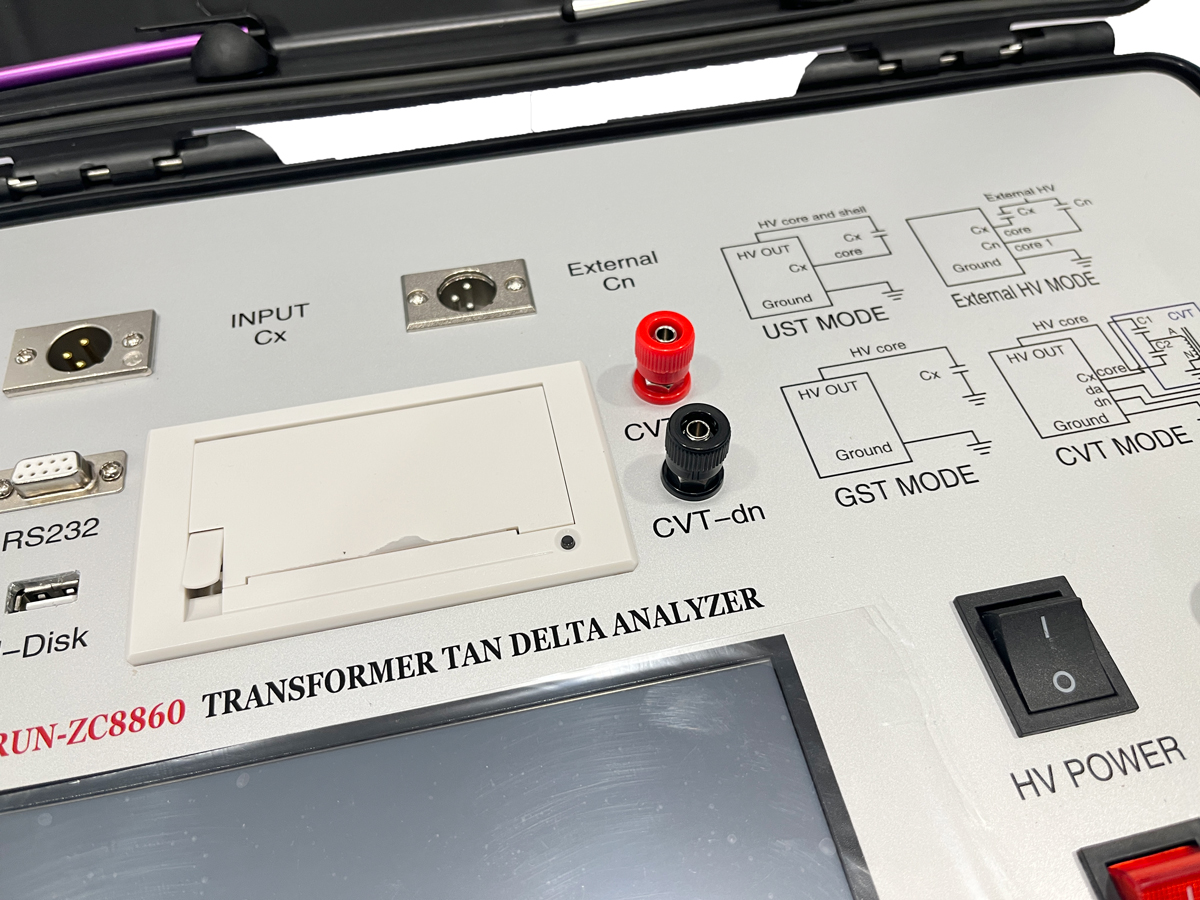

Ⅲ: รูปภาพรายละเอียดเกี่ยวกับ การทดสอบค่าความจุไฟฟ้าและค่าการสูญเสียกำลังของหม้อแปลง:
Ⅳ: คุณสมบัติของ เครื่องทดสอบการสูญเสียไดอิเล็กทริกของหม้อแปลง IPF:
2. เครื่องมือนี้ใช้เทคโนโลยีการแปลงความถี่เพื่อกำจัดสัญญาณรบกวนความถี่ไฟฟ้า 50Hz ในสนาม แม้ในสภาพแวดล้อมที่มีการรบกวนทางแม่เหล็กไฟฟ้าอย่างรุนแรง ก็สามารถวัดข้อมูลได้อย่างน่าเชื่อถือ
3. ใช้งานง่ายด้วยหน้าจอ LCD แบบสัมผัสเต็มรูปแบบ หน้าจอ LCD แบบสัมผัสเต็มรูปแบบ, อินเตอร์เฟซการใช้งานกราฟิกแบบเต็มรูปแบบ, ทุกขั้นตอนชัดเจนมาก, ผู้ปฏิบัติงานสามารถใช้ได้โดยไม่ต้องมีการฝึกอบรมเพิ่มเติม. ทั้งกระบวนการสามารถวัดได้ด้วยการสัมผัส.
4. ข้อมูลการจัดเก็บ: มาพร้อมกับชิปปฏิทินและหน่วยความจำขนาดใหญ่ ซึ่งสามารถบันทึกผลการทดสอบได้ตลอดเวลา ดูประวัติย้อนหลังได้ตลอดเวลา และพิมพ์ออกมาได้ เวลาปัจจุบันและเวลาที่จัดเก็บสามารถแสดงและพิมพ์ได้ตลอดเวลา
5. การจัดการข้อมูลทางวิทยาศาสตร์และขั้นสูง: ข้อมูลจากเครื่องมือสามารถส่งออกผ่าน U disk ได้ และสามารถดูและจัดการบนคอมพิวเตอร์ใด ๆ ได้โดยใช้ซอฟต์แวร์พิเศษ
6. เครื่องมือนี้ใช้งานง่ายและกระบวนการวัดถูกควบคุมโดยไมโครโปรเซสเซอร์ เพียงแค่เลือกโหมดการวัดที่เหมาะสม การวัดข้อมูลสามารถเสร็จสมบูรณ์ได้โดยอัตโนมัติภายใต้การควบคุมของไมโครโปรเซสเซอร์
7. แบบบูรณาการ พร้อมตัวเก็บประจุมาตรฐานและแหล่งจ่ายไฟแรงดันสูง สะดวกสำหรับการทดสอบภาคสนามและลดการเดินสายไฟในสถานที่
8. เครื่องมือมีความแม่นยำสูงและสามารถตอบสนองความต้องการของการวัดการสูญเสียไดอิเล็กทริกของน้ำมันได้ ดังนั้นจึงจำเป็นต้องใช้เพียงถ้วยน้ำมันมาตรฐานและสายทดสอบพิเศษเท่านั้นในการวัดการสูญเสียไดอิเล็กทริกของน้ำมัน
9. มีฟังก์ชันการป้องกันแรงดันต่ำสำหรับการต่อสายกลับผิด ภายใต้เงื่อนไขการต่อกราวด์บัส CVT ที่ 220 kV สามารถวัดการสูญเสียไดอิเล็กทริกของการต่อสายกลับผิด 110 kV ได้โดยไม่ต้องตัดการเชื่อมต่อ
10. สามารถทำการทดสอบแรงดันไฟฟ้าสลับได้ เหมาะสำหรับ PT และ CT ในการทำการทดสอบแรงดันไฟฟ้าสลับสองครั้ง และระบบแรงดันไฟฟ้าต่ำ 400V ในการทำการทดสอบแรงดันไฟฟ้า
11. สามารถระบุความถี่ของแหล่งจ่ายไฟแรงดันสูงภายนอกได้ตั้งแต่ 40Hz ถึง 70Hz และรองรับการทดสอบการสูญเสียไดอิเล็กทริกของวัสดุที่มีความจุสูงและแรงดันสูงโดยใช้แหล่งจ่ายไฟความถี่เดียวกับไฟฟ้ากระแสหลักหรือแหล่งจ่ายไฟแบบเรโซแนนซ์อนุกรม
12. มีฟังก์ชันการทดสอบ CVT และสามารถทำการทดสอบการกระตุ้นตัวเองของ CVT ได้ สามารถตั้งค่าข้อจำกัดการป้องกันสี่ประการของแรงดันไฟฟ้า/กระแสไฟฟ้าสูงและแรงดันไฟฟ้า/กระแสไฟฟ้าต่ำเพื่อให้มั่นใจในความปลอดภัยของบุคคลและอุปกรณ์
13. เมื่อทดสอบ CVT ไม่เพียงแต่ค่าความจุไฟฟ้าและการสูญเสียไดอิเล็กทริกของ C1 และ C2 ที่สามารถทดสอบได้โดยอัตโนมัติเท่านั้น แต่ยังสามารถทดสอบค่าความจุไฟฟ้าทั้งหมดและการสูญเสียไดอิเล็กทริกของอุปกรณ์ CVT ได้อีกด้วย
14. ด้วยเครื่องพิมพ์ความร้อน สามารถพิมพ์ออกมาได้ พร้อมนาฬิกาปฏิทิน เพื่ออำนวยความสะดวกให้ผู้ใช้สามารถสร้างรายงานการทดสอบได้ พร้อมการส่งออกผ่าน U disk
15. พร้อมอินเตอร์เฟซคอมพิวเตอร์ คอมพิวเตอร์สามารถควบคุมเครื่องมือได้ 32 เครื่อง ซึ่งสามารถรวมเข้ากับยานพาหนะทดสอบแรงดันไฟฟ้าสูงแบบบูรณาการเพื่อทำการวัด ประมวลผลข้อมูล และส่งออกรายงาน
16. ฟังก์ชันการป้องกันกราวด์ เมื่อเครื่องมือไม่ได้ต่อกราวด์หรือต่อกราวด์ไม่ดี เครื่องมือจะไม่เข้าสู่ขั้นตอนการทำงานปกติและจะไม่จ่ายแรงดันไฟฟ้าสูง ฟังก์ชันป้องกันกระแสเกิน เครื่องมือจะไม่เสียหายเมื่อตัวอย่างเกิดการลัดวงจรหรือเสียหาย
17. ฟังก์ชันป้องกันการช็อกไฟฟ้า เมื่อผู้ใช้งานเครื่องมือเกิดการช็อกไฟฟ้าโดยไม่ตั้งใจ เครื่องมือจะตัดไฟแรงสูงทันทีเพื่อความปลอดภัยของผู้ทดสอบ
