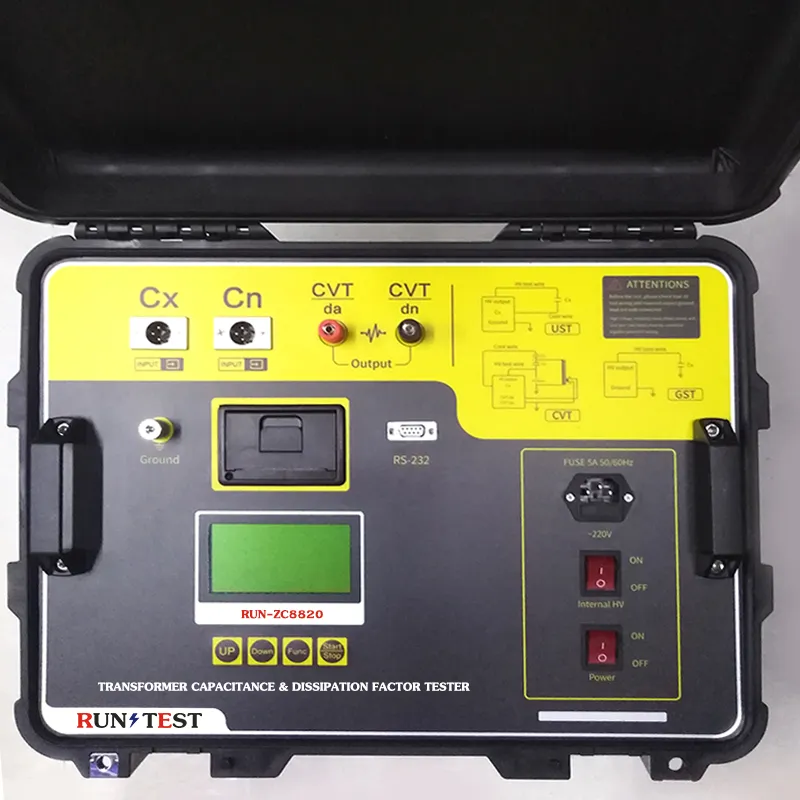

Comprobador de pérdidas dieléctricas y factor de disipación tan delta y capacitancia de transformadores

Comprobador de pérdidas dieléctricas y factor de disipación tan delta y capacitancia de transformadores

Breve descripción:

ARTÍCULO: RUN-ZC8820S

En Tan Delta Tester es una medida de la pérdida dieléctrica cuando el dieléctrico se somete a un campo eléctrico de corriente alterna.

El campo de corriente alterna es el resultado de la tensión aplicada entre un conductor y la lámina capacitiva exterior en el caso del casquillo o C.T. y para los transformadores entre el conductor y el depósito o núcleo u otros arrollamientos.

Ventaja: 1. Medición automática e inteligente

2. Estable bajo fuertes interferencias

3. Precio competitivo y envío rápido

4. MOQ es sólo un juego y un año de garantía

Detalle del producto

Etiquetas del producto

Especificaciones del comprobador automático del factor de potencia del transformador

Precisión Cx: ±（lectura×1%+1pF）
Tgδ: ±（lectura×1%+0,00040）
Antiinterferencias Frecuencia variable antiinterferencias, la precisión anterior puede alcanzarse incluso bajo interferencias 200%.
Gama de capacitancias AT interna: 3pF～60000pF/12kV 60pF～1,2μF/0,5kV
AT externa: 3pF～1,5μF/12kV 60pF～30μF/0,5kV
Mejor resolución: 0,001pF, 4 dígitos válidos.
Gama tgδ Resolución ilimitada, 0,001%, identificación automática para capacitancia, inductancia y resistencia de tres artículos probados.
Rango de corriente de prueba 10μA～5A
Alta tensión interna Rango de tensión ajustado: 0,5～10kV
Corriente máxima de salida: 200 mA
Método Buck-boost: regulación suave continua
Precisión: ±(1,5%x lectura+10V)
Resolución de tensión: 1V
Frecuencia de prueba 45~65Hz frecuencia entera
49/51 Hz, 45/55 Hz doble frecuencia variable automática
Precisión de frecuencia: ±0,01 Hz
Alta tensión externa UST, corriente de prueba máxima de 5 A/ 40~70 Hz
GST, la corriente máxima de prueba es 10kV/5A/40-70Hz
Salida de baja tensión de autoexcitación CVT Tensión de salida 3～50V, corriente de salida 3～30A
Medir la duración Alrededor de 30s, varía según el método de medición
Alimentación de entrada 180V～270VAC, 50Hz/60Hz±1%, alimentado por corriente alterna o generador

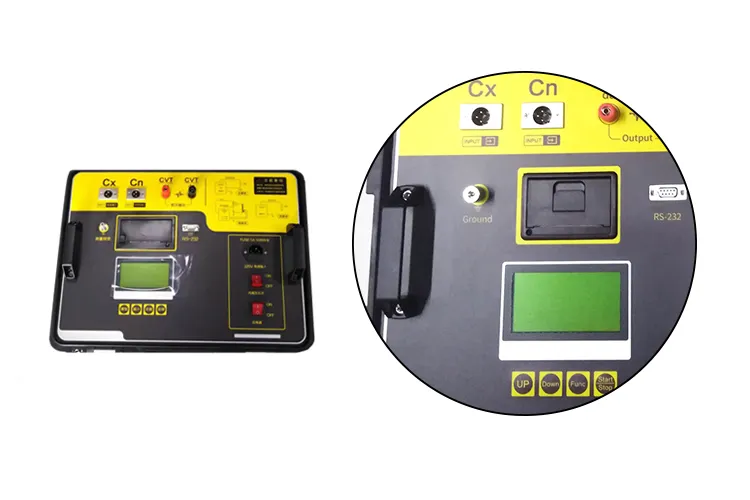

Interfaz de ordenador Interfaz RS232 estándar
Impresora Microimpresora integrada
Temperatura de funcionamiento -10℃～50℃
Humedad relativa <90%, Sin condensación
Dimensiones generales 490×380×340mm
Peso Alrededor de 27,5 kg por instrumento

Comprobador de pérdidas dieléctricas y factor de disipación tan delta y capacitancia de transformadores Comprobador de pérdidas dieléctricas y factor de disipación tan delta y capacitancia de transformadores Comprobador de pérdidas dieléctricas y factor de disipación tan delta y capacitancia de transformadores

Características del equipo de ensayo de capacitancia y factor de disipación

1. Usando la tecnología antiinterferente de la conversión de frecuencia, la medida exacta incluso bajo interferencia 200%, y los datos de la prueba son estables, convenientes para la prueba antiinterferente in situ de la pérdida dieléctrica.
2. La adopción de tecnologías de flotación de frecuencia, análisis de forma de onda digital y autocalibración de puente, combinadas con condensadores estándar de tres terminales de alta precisión, garantizan una medición de pérdida dieléctrica de alta precisión, y la precisión y estabilidad de las mediciones de cableado positivo y negativo son consistentes. La resistencia de entrada de todos los rangos del instrumento es inferior a 2Ω, lo que elimina la influencia de la capacitancia adicional de la línea de prueba. Se puede conectar a una copa de aceite para la prueba de pérdida dieléctrica de precisión de aceite aislante, y se puede conectar a un electrodo de medición de material sólido para la prueba de pérdida dieléctrica de precisión de material aislante.

3. Identifica automáticamente la fuente de alimentación del sistema de 50 Hz/60 Hz, admite la fuente de alimentación del generador, incluso si la frecuencia fluctúa mucho, se puede medir con normalidad. 4. Los modelos de medición de pérdida dieléctrica en serie y en paralelo incorporados son totalmente compatibles con la tabla de calibración y el estándar de pérdida dieléctrica, lo que resulta conveniente para la verificación del instrumento.

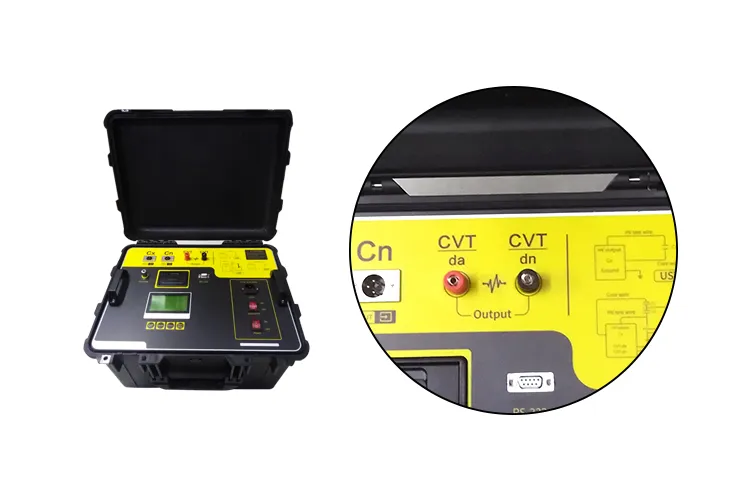

4. El instrumento está equipado con la función de prueba CVT, que puede lograr la prueba de autoexcitación CVT sin accesorios externos y medir la capacitancia y la pérdida dieléctrica de C1 y C2 a la vez.
5. Con una interfaz de condensador estándar externo, puede seguir automáticamente la frecuencia de la fuente de alimentación de prueba externa de 40 Hz a 70 Hz, y admite la fuente de alimentación de frecuencia industrial y la fuente de alimentación de resonancia en serie para la prueba de pérdida dieléctrica de alto voltaje de gran capacidad.
6. Múltiples protecciones de seguridad para garantizar la seguridad de las personas y los equipos.
7. Microimpresora integrada
8. Almacenamiento interno de hasta 100 juegos.
