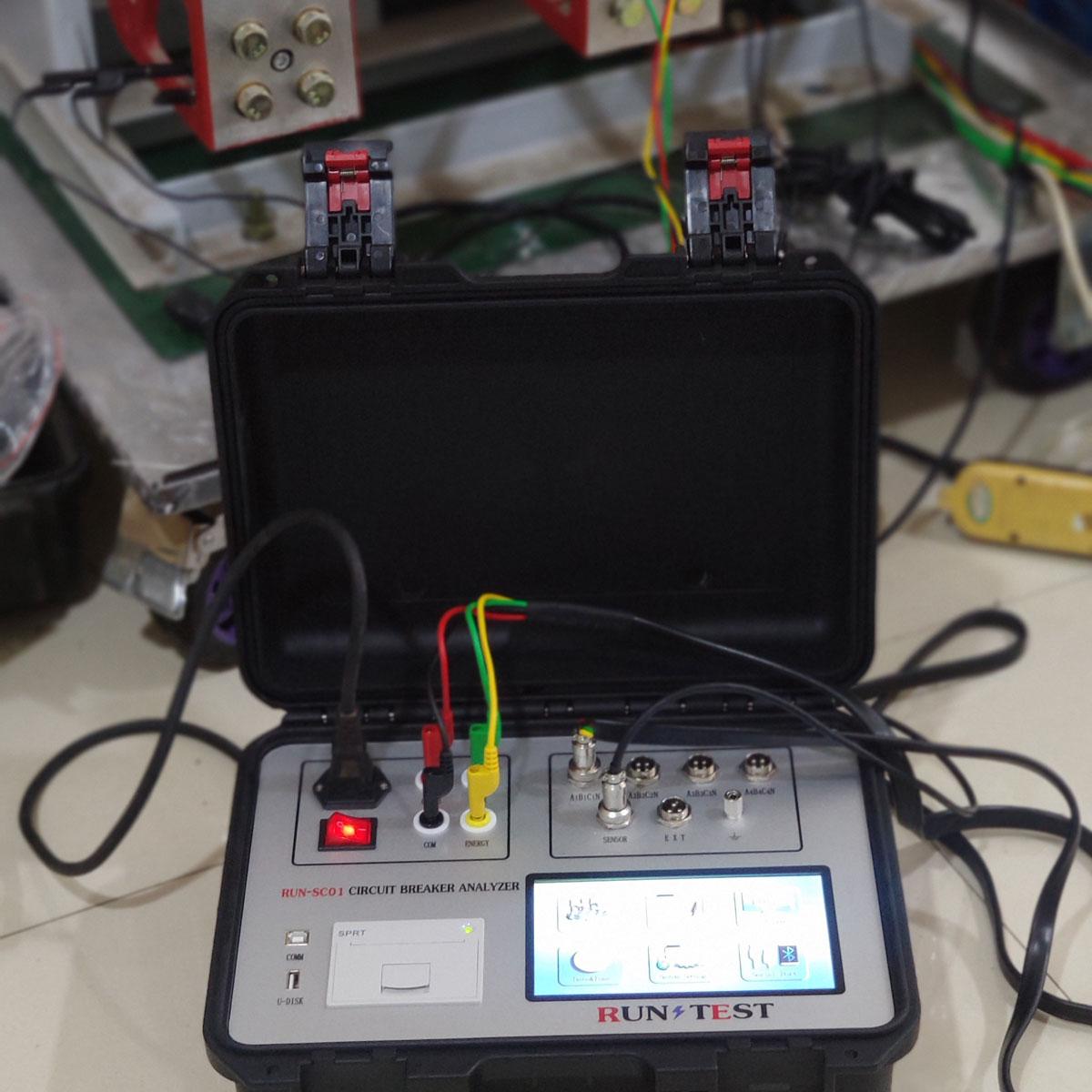

Penganalisis Dinamis Pemutus Sirkuit Sakelar Tegangan Tinggi Karakteristik Dinamis
Deskripsi Singkat:

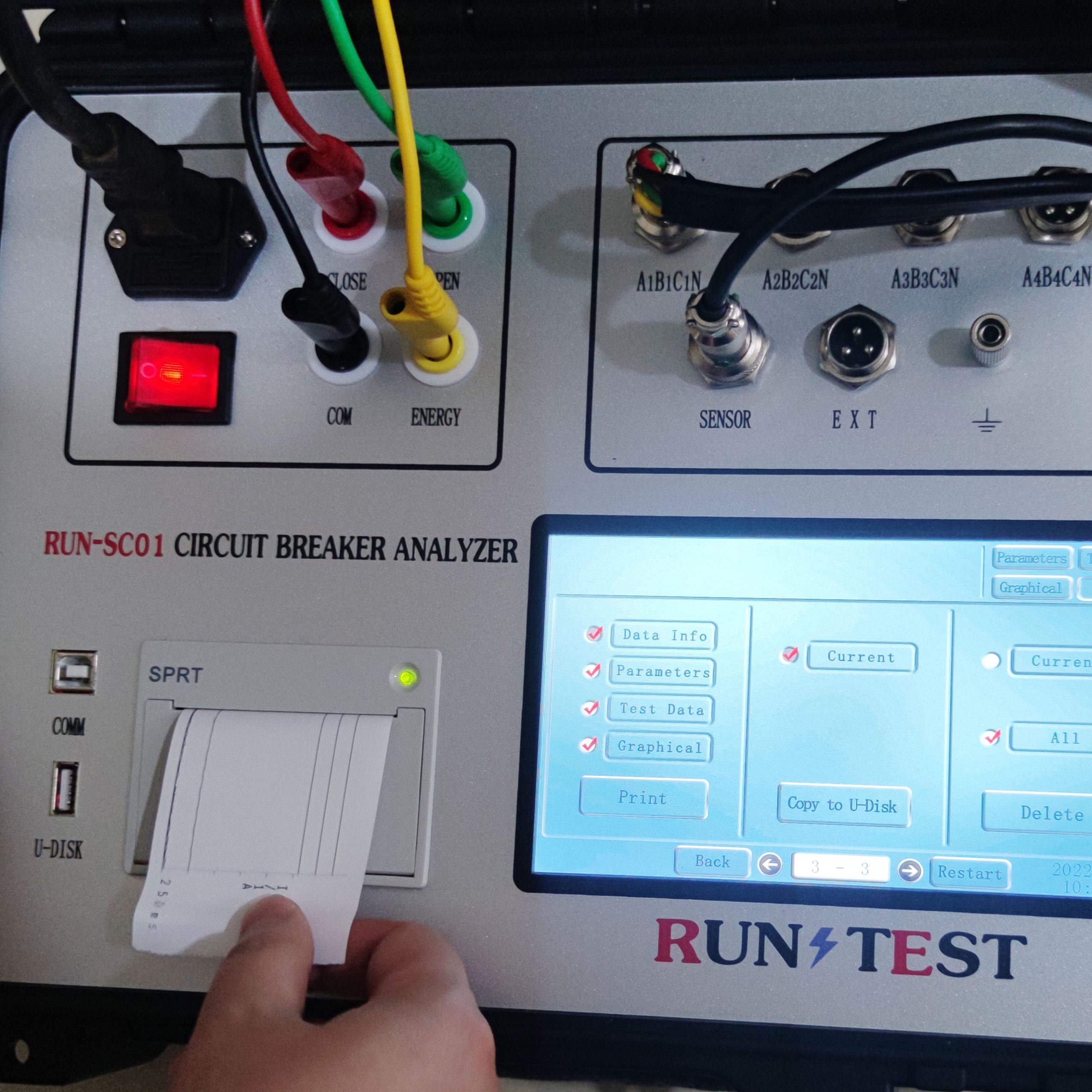

ITEM: RUN-SC01
Penguji Karakteristik Dinamis Pemutus Sirkuit Tegangan Tinggi digunakan untuk mengukur parameter karakteristik dinamis mekanis dari oli rendah, vakum, SF6, dan pemutus sirkuit tegangan tinggi lainnya.
Garansi satu tahun sejak tanggal pembelian
Pembayaran: semua jenis pembayaran untuk memenuhi kebutuhan Anda
Pengiriman Laut, Kereta Api, Udara atau Ekspres
Waktu pengiriman: dalam 10 hari kerja
Ini penganalisis pemutus sirkuit dapat merekam dan mengukur waktu pantulan penutupan, jumlah pantulan, proses pantulan, dan bentuk gelombang pantulan dari setiap rekahan.
Penguji ini dapat merekam dan menghitung titik-titik kaku, kekakuan, kecepatan maksimum, kecepatan rata-rata, perjalanan total, jarak pembukaan, perjalanan berlebih, amplitudo pantulan, kurva karakteristik perjalanan waktu.
Beralih Penganalisis Karakteristik Dinamis dapat merekam nilai arus pembukaan / penutupan dan bentuk gelombang saat ini dari koil pembuka / penutup, dan menyediakan catu daya operasi pemutus sirkuit yang dapat disesuaikan secara digital DC5 ～ 270V / 10A (20A), secara otomatis menyelesaikan uji operasi tegangan rendah pemutus sirkuit, dan mengukur sirkuit terbuka.
Parameter penganalisis pemutus sirkuit
Item | Parameter | Ketidakakuratan | ||
Daya Masukan | 220V±10%，50Hz±10% | |||
Tekanan udara | 86 ~ 106 KPA | |||
Suhu | ≦80%RH, tanpa kondensasi | |||
Kelembaban Relatif | ＞ 2MΩ | |||
Kekuatan dielektrik | 1.5KV menahan tegangan ke sasis selama 1 menit, tidak ada flashover dan lengkung | |||
Waktu | Rentang: 250-4000ms, resolusi: 0.1ms Range:10000-20000ms, resolution: 1ms | 0,1 ms ± 1 digit 1m ± 1 digit | ||
Kecepatan | Jangkauan: 20,00m/s, resolusi: 0,001 m / s | ± 0,01 m / s ± 1 digit | ||
Saat ini | Jangkauan: 10A, Resolusi: 0.01A | 1% ± 0,1A | ||
Daya Keluaran | DC5 - 270V digital yang dapat disesuaikan 10A (instan) | |||
Jenis | Rentang (mm) | Resolusi (mm) | Ketidakakuratan | |
Pemutus sirkuit vakum | 50 | 0.1 | 1% ± 1 digit | |
SF6 Pemutus sirkuit | 300 | |||
Pemutus arus minimum | 1000 | |||
Fitur utama untuk Alat Uji Karakteristik Dinamis Pemutus Sirkuit / Alat Uji Karakteristik Dinamis
- 1. Ukur waktu pembukaan dan penutupan yang melekat pada fraktur logam 12 arah, toleransi waktu dalam fase yang sama, toleransi waktu dalam fase yang berbeda, waktu buka-tutup dan tidak ada waktu aliran dalam proses buka-tutup, buka-tutup, buka-tutup-buka, waktu pantulan penutupan, Beberapa model dapat mengukur waktu pra-penghentian resistensi penutupan.
- 2. Catat dan ukur waktu pantulan penutup, waktu pantulan, proses pantulan, dan bentuk gelombang pantulan dari setiap rekahan.
- 3. Merekam dan mengukur kecepatan buka/tutup, kecepatan maksimum, kecepatan rata-rata, batas keseluruhan, jarak bebas, sakelar batas perjalanan, amplitudo pantul, kurva karakteristik waktu tempuh.
- 4. Catat nilai arus pembukaan / penutupan dan bentuk gelombang saat ini dari koil pembuka / penutup, dan menyediakan catu daya operasi pemutus sirkuit yang dapat disesuaikan secara digital DC5-270V / 10A (20A), secara otomatis menyelesaikan uji tegangan rendah pemutus sirkuit, dan mengukur nilai tegangan operasi perangkat.
- 5. Mengukur nilai resistensi penutupan 6 arah dan waktu pra-pengecoran secara bersamaan pada beberapa model.
Pengepakan untuk Penguji Pemutus Sirkuit Karakteristik Dinamis
Kami menggunakan kemasan kotak kayu yang kuat untuk memastikan keamanan selama transportasi. Dan akan memasang stretch film di luar kotak produk dan kotak kawat, sehingga tidak perlu khawatir akan kerusakan dalam pengangkutan produk. Berikut adalah paket untuk instrumen tes.
