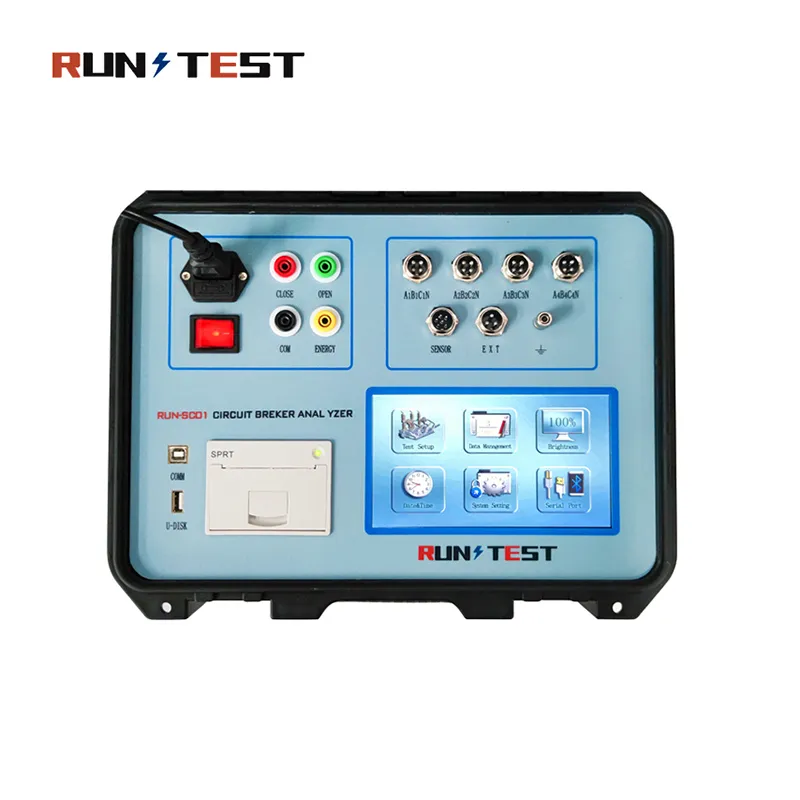

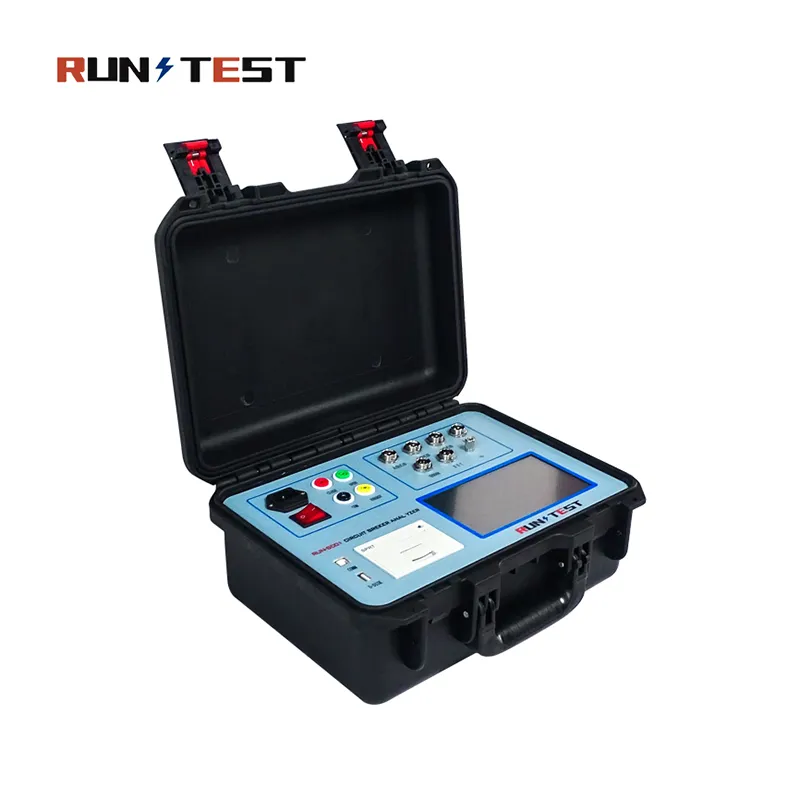

Analisador dinâmico de caraterísticas dinâmicas de disjuntor de interrutor de alta tensão
Breve descrição:
ITEM: RUN-SC01
Testador de caraterística dinâmica de disjuntor de alta tensão ser usado para medir os parâmetros de caraterística dinâmica mecânica de baixo óleo, vácuo, SF6 e outros disjuntores de alta tensão.
Garantia de um ano a partir da data de compra
Pagamentos: todos os tipos de pagamento para atender a sua exigência
Entrega: Marítimo, ferroviário, aéreo ou expresso
Prazo de entrega: dentro de 10 dias úteis
Este analisador de disjuntores pode registar e medir o tempo de fecho do ressalto, o número de ressaltos, o processo de ressalto e a forma de onda de ressalto de cada fratura.
Este aparelho de teste pode registar e calcular os pontos rígidos, a rigidez, a velocidade máxima, a velocidade média, o curso total, a distância de abertura, o excesso de curso, a amplitude do ressalto, a curva caraterística do tempo de viagem.
Analisador de caraterísticas dinâmicas de comutação pode registrar o valor atual de abertura / fechamento e a forma de onda atual da bobina de abertura / fechamento, e fornece fonte de alimentação de operação de disjuntor digital ajustável DC5 ～ 270V / 10A (20A), completa automaticamente o teste de operação de baixa tensão do disjuntor e mede o circuito aberto.
Parâmetros do analisador de disjuntores
Item | Parâmetros | Inexatidão | ||
Potência de entrada | 220V±10%，50Hz±10% | |||
Pressão do ar | 86 ~ 106 KPA | |||
Temperatura | ≦80%RH, sem condensação | |||
Humidade relativa | ＞2MΩ | |||
Resistência dieléctrica | Tensão suportável de 1,5KV para o chassis durante 1 minuto, sem flashover e arco elétrico | |||
Tempo | Gama: 250-4000ms, resolução: 0,1ms Range:10000-20000ms, resolution: 1ms | 0,1ms±1 dígito 1m±1 dígito | ||
Velocidade | Gama: 20,00m/s, resolução: 0,001m/s | ±0,01m/s±1 dígito | ||
Atual | Gama: 10A, Resolução: 0.01A | 1% ±0,1A | ||
Potência de saída | DC5 - 270V digital ajustável 10A (instantâneo) | |||
Tipo | Gama (mm) | Resolução (mm) | Inexatidão | |
Disjuntor de vácuo | 50 | 0.1 | 1%±1dígito | |
SF6 Disjuntor | 300 | |||
Disjuntor mínimo | 1000 | |||
Principais caraterísticas do Analisador das caraterísticas dinâmicas do disjuntor / Equipamento de ensaio das caraterísticas dinâmicas
- 1. Medir o tempo inerente de abertura e fecho da fratura metálica de 12 vias, tolerância de tempo na mesma fase, tolerância de tempo em fase diferente, tempo de fecho-aberto e tempo sem fluxo no processo de fecho-aberto, abrir-fechar, abrir-fechar-aberto, tempo de ressalto de fecho, Alguns modelos podem medir o tempo de pré-fabricação da resistência de fecho.
- 2. Registar e medir o tempo de fecho do ressalto, os tempos de ressalto, o processo de ressalto e a forma de onda do ressalto de cada fratura.
- 3. Registar e medir a velocidade de abertura/fecho, a velocidade máxima, a velocidade média, o limite global, a folga, o interrutor de limite de curso, a amplitude do ressalto, a curva caraterística tempo-curso.
- 4. Regista o valor da corrente de abertura/fecho e a forma de onda da corrente da bobina de abertura/fecho e fornece uma fonte de alimentação de funcionamento do disjuntor digital ajustável DC5-270V/10A (20A), completa automaticamente o teste de baixa tensão do disjuntor e mede o valor da tensão de funcionamento do dispositivo.
- 5. Medir simultaneamente o valor da resistência de fecho de 6 vias e o seu tempo de pré-fusão em alguns modelos.
Embalagem para testador de disjuntor de caraterística dinâmica

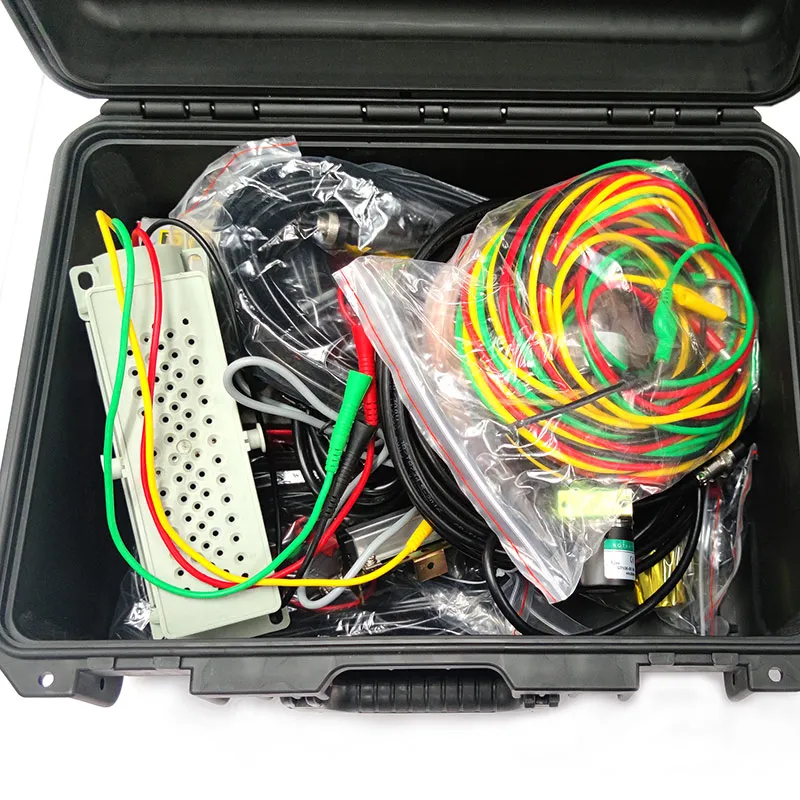

Utilizamos uma embalagem de caixa de madeira forte para garantir a segurança durante o transporte. E anexaremos uma película extensível fora da caixa do produto e da caixa de arame, para que não haja necessidade de se preocupar com danos no transporte do produto. Aqui está o pacote para o instrumento de teste.
