Máy đo điện trở tiếp điểm 100A - Máy đo điện trở vòng mạch công tắc
Mô tả ngắn gọn:

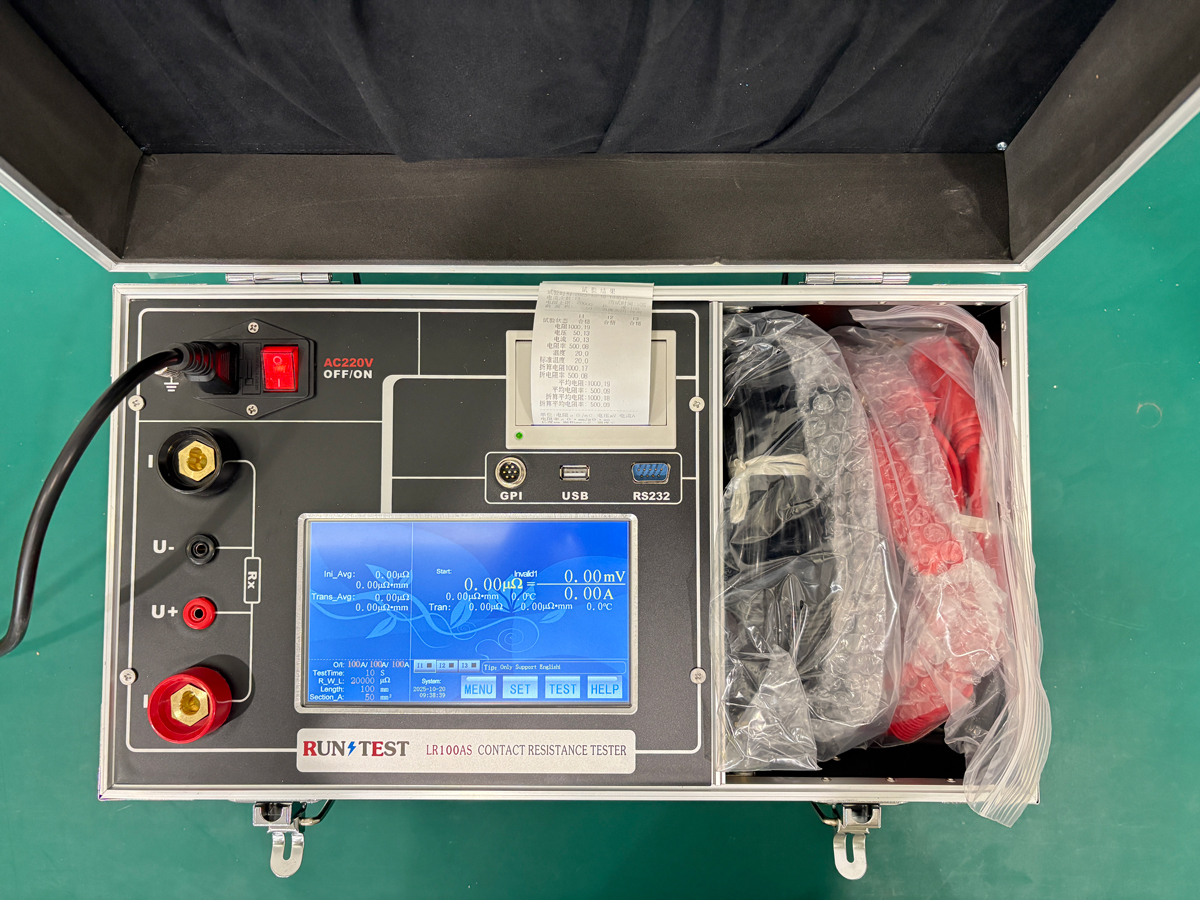

SẢN PHẨM: RUN-LP100AS – Máy đo điện trở vòng lặp và điện trở tiếp xúc chuyên dụng, độ chính xác cao, dòng điện 100A/200A Thiết bị này phù hợp để đo điện trở vòng lặp và điện trở tiếp xúc của các thiết bị điều khiển chuyển mạch. Thiết bị có thể đo trực tiếp điện trở vòng lặp dưới dòng điện 100A với màn hình hiển thị số và có chức năng in kết quả thử nghiệm. Thiết bị này có các đặc điểm nổi bật về độ chính xác, hiệu suất và độ ổn định cao.
Ứng dụng của máy đo điện trở vòng
Máy đo điện trở tiếp xúc này có thể đáp ứng các yêu cầu của ngành điện lực và các nhà máy sản xuất thiết bị đóng cắt cao áp trong việc đo điện trở vòng lặp và điện trở tiếp xúc.
Dưới đây là video giới thiệu về máy đo điện trở tiếp xúc, sản phẩm này có giá rẻ hơn.
Thông số kỹ thuật của máy đo điện trở tiếp xúc (mạch)
Phạm vi đo | 20A (tùy chọn), 50A, 100A, theo yêu cầu |
| Phạm vi thử nghiệm | 0–19.999 μΩ (có thể mở rộng) |
| Độ chính xác của phép thử | 0,51 TP3 Trdg ± 10 dgt |
| Nghị quyết | 0,01 μΩ |
| Công suất làm việc | 220 V AC ±10%, 3 pha, 50 Hz ±2 Hz, 3 pha |
| Nhiệt độ môi trường | －25°C ~50°C |
| RH | ≤90%RH |
| Chiều dài (mm) | 450 |
| Chiều rộng (mm) | 250 |
| Chiều cao (mm) | 220-280 |
| Trọng lượng (kg) | 9.9-12.9 |
- 1. Màn hình cảm ứng màu 7 inch độ phân giải cao 800×480, máy in nhiệt tốc độ cao.
- 2. Dải dòng điện đầu ra rộng: Áp dụng công nghệ nguồn điện tiên tiến nhất, cung cấp dòng điện lớn liên tục với dải dòng điện đầu ra rộng. Có thể cài đặt từ 1 đến 3 dải dòng điện khác nhau để thử nghiệm và tự động tính toán giá trị trung bình.
- 3. Hiển thị thông tin dữ liệu trên màn hình kỹ thuật số: Điện trở, điện áp, dòng điện, điện trở suất, các giá trị điện trở ở nhiệt độ chuẩn quy đổi.
- 4. Cảnh báo tự động khi vượt ngưỡng: Cài đặt giá trị ngưỡng trên của điện trở cho các trạng thái "đạt yêu cầu", "vượt ngưỡng" và "không hợp lệ", đồng thời tự động hiển thị trạng thái kiểm tra.
- 5. Thử nghiệm thời gian dài: Có thể cài đặt thời gian thử nghiệm từ 0–9999 giây và hỗ trợ hoạt động liên tục trong thời gian dài. Hệ thống tản nhiệt bằng luồng gió lạnh bên trong, tự động ngắt nguồn để bảo vệ thiết bị.
- 6. Đo lường độ chính xác cao: Sử dụng bộ khuếch đại hoạt động từ các thiết bị đo lường chính xác và bộ chuyển đổi A/D bốn kênh tích phân độ chính xác cao.
- 7. Sử dụng chip ARM 32-bit thế hệ mới nhất có hiệu suất cao, hệ thống sẽ tự động điều chỉnh mức phóng đại dựa trên tín hiệu, đảm bảo độ chính xác trong quá trình kiểm tra.
- 8. Trong ứng dụng Lịch & Đồng hồ: hiển thị chính xác thời gian thực hiện bài kiểm tra và in ấn.
- 9. Chức năng nguồn dòng điện một chiều không đổi: Có thể tạo ra dòng điện từ 0 đến vô hạn, tích hợp chức năng kiểm tra dòng điện tăng dần từng bước, tương đương với một nguồn dòng điện một chiều không đổi mạnh mẽ khác dùng cho thử nghiệm.
- 10. Lưu trữ hồ sơ kiểm tra với dung lượng lớn: Tích hợp bộ nhớ dung lượng lớn để tra cứu, đồng thời có chức năng bảo vệ dữ liệu trong trường hợp mất điện đột ngột.
- 11. Truy cập dữ liệu từ ổ đĩa flash USB di động: Xuất dữ liệu dưới dạng tệp Excel.
- 12. Tiêu chuẩn Modbus-RTU: Cổng RS232 tích hợp (có thể tùy chỉnh để chuyển đổi sang RS485), giao thức truyền thông Modbus-RTU.
- 13. Điều khiển bằng máy tính và tải lên dữ liệu thử nghiệm: Cổng RS232 tích hợp để điều khiển dữ liệu, tải lên và tạo tệp Word/Excel.
- 14. Điều khiển qua Bluetooth và tải dữ liệu lên: Chức năng Bluetooth theo tiêu chuẩn, ứng dụng Bluetooth tích hợp sẵn trên Android để điều khiển / tải lên / tạo tệp Word.
- 15. Vận hành bằng cáp thuận tiện: Chế độ điều khiển bằng cáp (tùy chỉnh), cài đặt công tắc điều khiển cáp để điều chỉnh chế độ mở/chạm, kiểm tra/ngắt, và đèn báo động khi giá trị đầu ra điện trở vượt quá giới hạn.
- 16. Bộ điều khiển từ xa không dây nhanh chóng và tiện lợi: được thiết kế riêng, cho phép thực hiện các thao tác kiểm tra và ngắt bằng một nút bấm; bộ điều khiển này có thể hiển thị tiến trình kiểm tra.
- 17. Tự động tính toán điện trở dựa trên độ lệch nhiệt độ: Có thể cài đặt trước nhiệt độ, tự động tính toán điện trở ở nhiệt độ chuẩn. Ngoài ra, có thể sử dụng cảm biến nhiệt độ (tùy chỉnh) để đo.
- 18. Thay đổi màu nền: Đặt màu nền thành xanh dương và màu đen cho hình ảnh, độ sáng, độ sáng khi ở chế độ chờ và thời gian.
- 19. Tài liệu hướng dẫn đi kèm: Tài liệu này trình bày phương pháp kết nối cáp để hướng dẫn tại hiện trường.
- 20. Kết nối nhanh cáp dòng điện lớn: Sử dụng cổng cáp dòng điện lớn thế hệ mới nhất, cắm vào và xoay để khóa lại.
- 21. Chọn chế độ đa pha: Chế độ mặc định là một pha, có thể tùy chỉnh để thực hiện đồng thời thử nghiệm hai pha và ba pha
