Penguji Resistansi Belitan 3 Fase 40A
Deskripsi Singkat:
ITEM: RUN-DCR340AS
Alat uji ini memiliki fungsi uji simultan Tiga Fase, Fungsi Penambahan Magnetik, dan Fungsi Degauss.
Penguji resistansi belitan memiliki fungsi penyalaan simultan tiga fase, pengambilan sampel arus dan tegangan independen, pengukuran simultan dan tampilan resistansi tiga fase dan tingkat ketidakseimbangan tiga fase, sehingga dapat sangat mempersingkat periode pengujian resistansi DC transformator dan menyelesaikan masalah tentang konsumsi waktu yang lama untuk pengukuran resistansi DC setiap belitan keran pada transformator daya.
LAYANAN: Instrumen akan diperbaiki dan diganti secara gratis untuk masalah kualitas produk dalam waktu satu tahun sejak tanggal pembelian, dan akan memberikan garansi seumur hidup dan
layanan teknis. Jika Anda menemukan kelainan atau kerusakan pada instrumen, silakan hubungi perusahaan tepat waktu untuk mengatur solusi yang paling nyaman bagi Anda.
Video dari 40A Penguji resistansi belitan transformator 3 fase:
Ⅰ: Pengantar singkat tentang Penguji resistansi belitan 3 fase:
Alat uji ini memiliki fungsi uji simultan Tiga Fase, Fungsi Penambahan Magnetik, dan Fungsi Degauss.
The Uji Resistansi Gulungan DC Transformatorer memiliki fungsi penyalaan simultan tiga fase, pengambilan sampel arus dan tegangan independen, pengukuran simultan dan tampilan resistansi tiga fase dan tingkat ketidakseimbangan tiga fase, sehingga dapat sangat mempersingkat periode pengujian resistansi DC transformator dan menyelesaikan masalah tentang konsumsi waktu yang lama untuk pengukuran resistansi DC dari setiap belitan keran pada transformator daya.
Ⅱ: Spesifikasi penguji resistansi DC:
10A | 20A | 40A | 50A | ||
Saat ini | Tiga Fase | 5A + 5A | 10A + 10A | 20A + 20A | 25A + 25A |
| 1A+1A | 5A + 5A | 10A + 10A | 10A + 10A | ||
| 200mA + 200mA | 1A+1A | 5A + 5A | 5A + 5A | ||
| 1A+1A | 1A+1A | ||||
| 200mA + 200mA | 200mA + 200mA | ||||
Fase Tunggal | 10A/5A/1A/ 200mA / 20mA | 20A/10A/5A/1A / 200mA | 40A/20A/10A/5A/1A/ 200mA / 20mA | 50A/20A/10A/5A/1A/ 200mA / 20mA | |
Jangkauan | Tiga Fase | 5A + 5A: 2mΩ ～ 1.2Ω | 10A + 10A: 1mΩ ~ 0,6Ω | 20A + 20A: 0,5 mΩ ～ 0,3Ω | 25A + 25A: 0,4 mΩ ～ 0,1Ω 10A + 10A: 1mΩ ～ 0,6Ω |
| 1A + 1A: 10mΩ ～ 6Ω 200mA + 200mA:: | 5A + 5A: 2mΩ ~ 1.2Ω | 10A + 10A: 1mΩ ～ 0,6Ω | 5A + 5A: 2mΩ ～ 1.2Ω | ||
| 50mΩ ～ 30Ω | 1A + 1A: 10mΩ ～ 6Ω | 5A + 5A: 2mΩ ～ 1.2Ω | 1A + 1A: 10mΩ ～ 6Ω 200mA + 200mA: 50mΩ ～ 30Ω | ||
| 1A + 1A: 10mΩ ～ 6Ω | |||||
| 200mA + 200mA: 50mΩ ～ 30Ω | |||||
Fase Tunggal | 10A: 1mΩ ～ 2Ω | 20A：0.5mΩ～1Ω10A：1mΩ～2Ω | 40A: 0,25 mΩ ～ 0,5Ω | 50A: 0,20mΩ ～ 0,3Ω | |
| 5A: 2mΩ ～ 4Ω | 5A: 2mΩ ～ 4Ω | 20A: 0,5 mΩ ～ 1Ω | 20A: 0,5 mΩ ～ 1Ω | ||
| 1A: 10mΩ ～ 20Ω | 1A：10mΩ～20Ω200mA：100mΩ~100Ω | 10A: 1mΩ ～ 2Ω | 10A: 1mΩ ～ 2Ω | ||
| 200mA: 100mΩ ～ 100Ω | 5A: 2mΩ ～ 4Ω | 5A: 2mΩ ～ 4Ω | |||
| 20mA: 10Ω ～ 20KΩ | 1A: 10mΩ ～ 20Ω | 1A: 10mΩ ～ 20Ω | |||
| 200mA: 100mΩ ～ 100Ω | 200mA: 100mΩ ～ 100Ω | ||||
| 20mA: 10Ω ～ 20KΩ | 20mA: 10Ω ～ 20KΩ | ||||
Akurasi | ± 0,2% + 2 digit | ||||
Resolusi Terbaik | 0,1μΩ | ||||
Suhu Kerja | -10～40℃ | ||||
Catu Daya | AC220V ± 10%, 50Hz ± 1Hz | ||||
Lihat kami Penguji Resistensi DC Katalog untuk informasi lebih lanjut !!

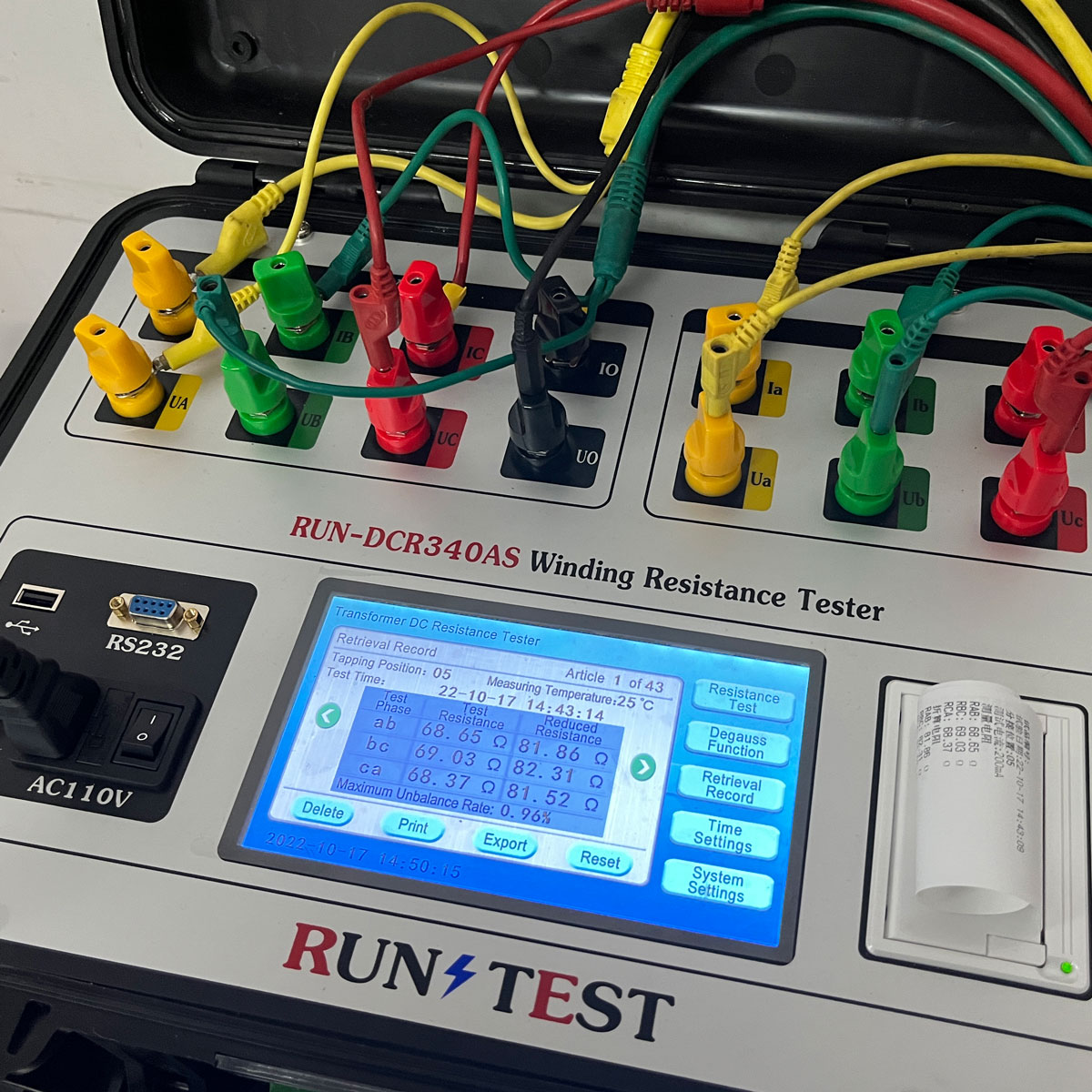

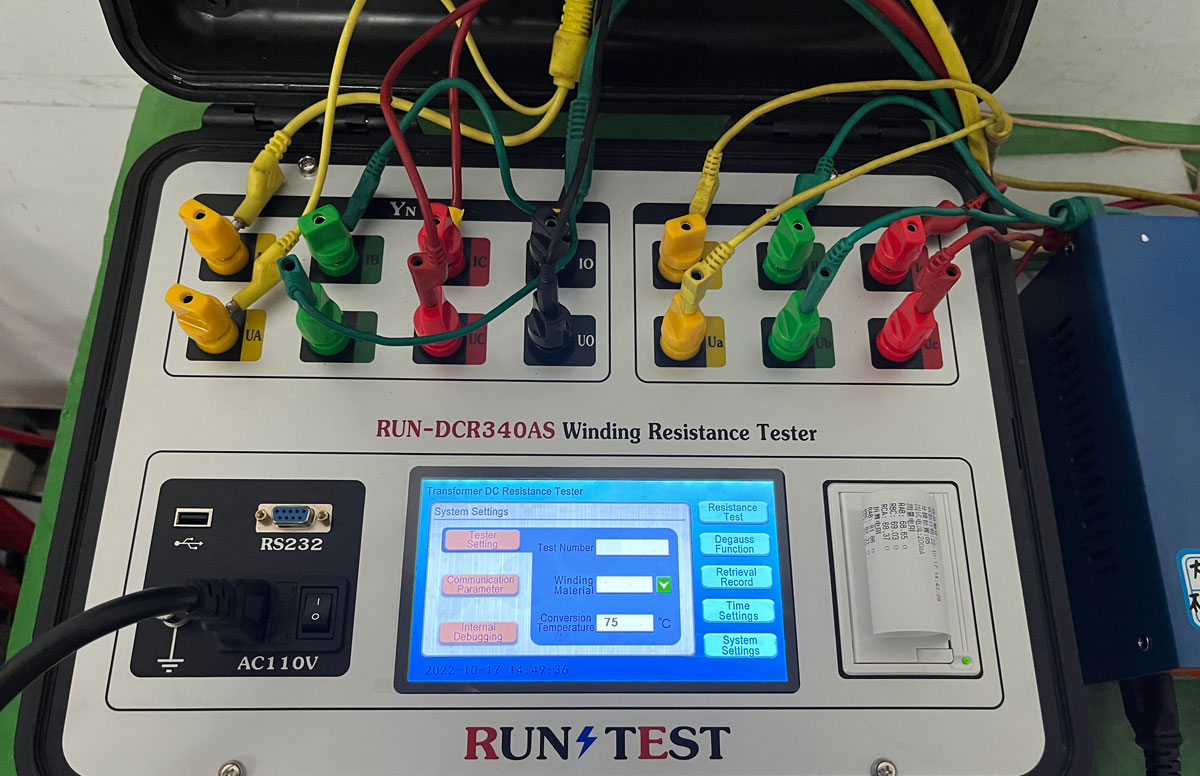

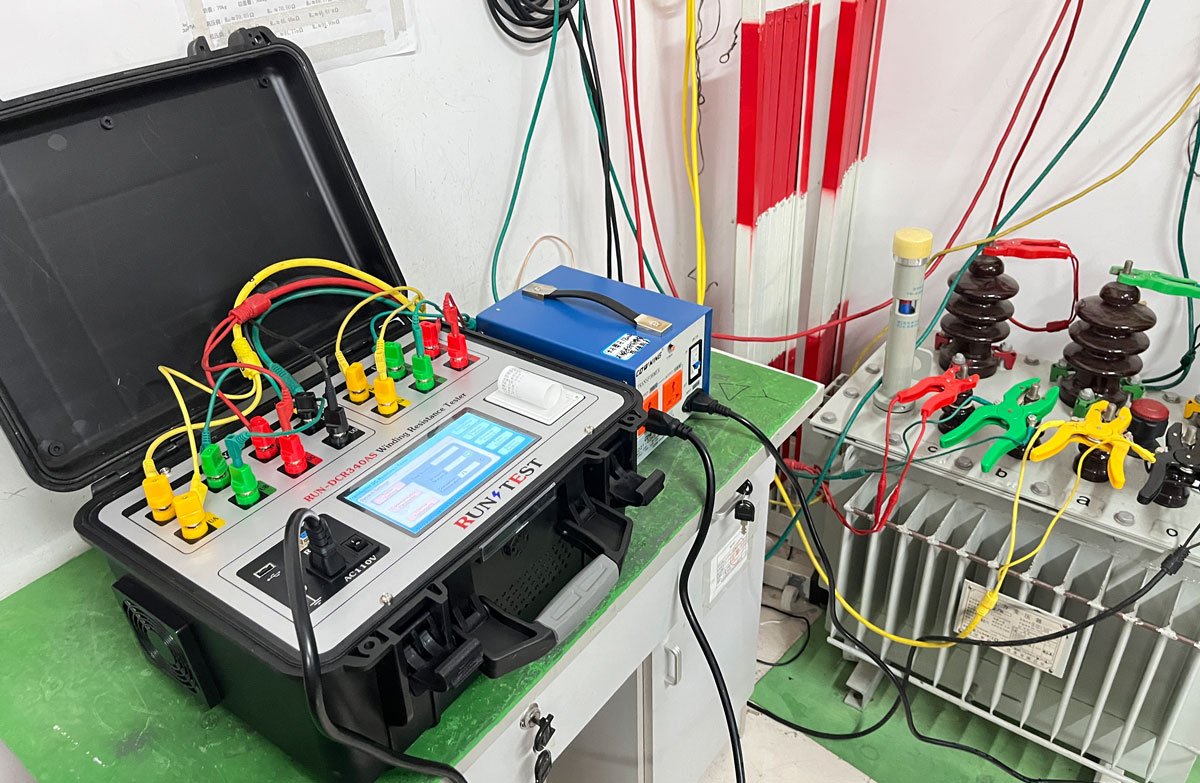

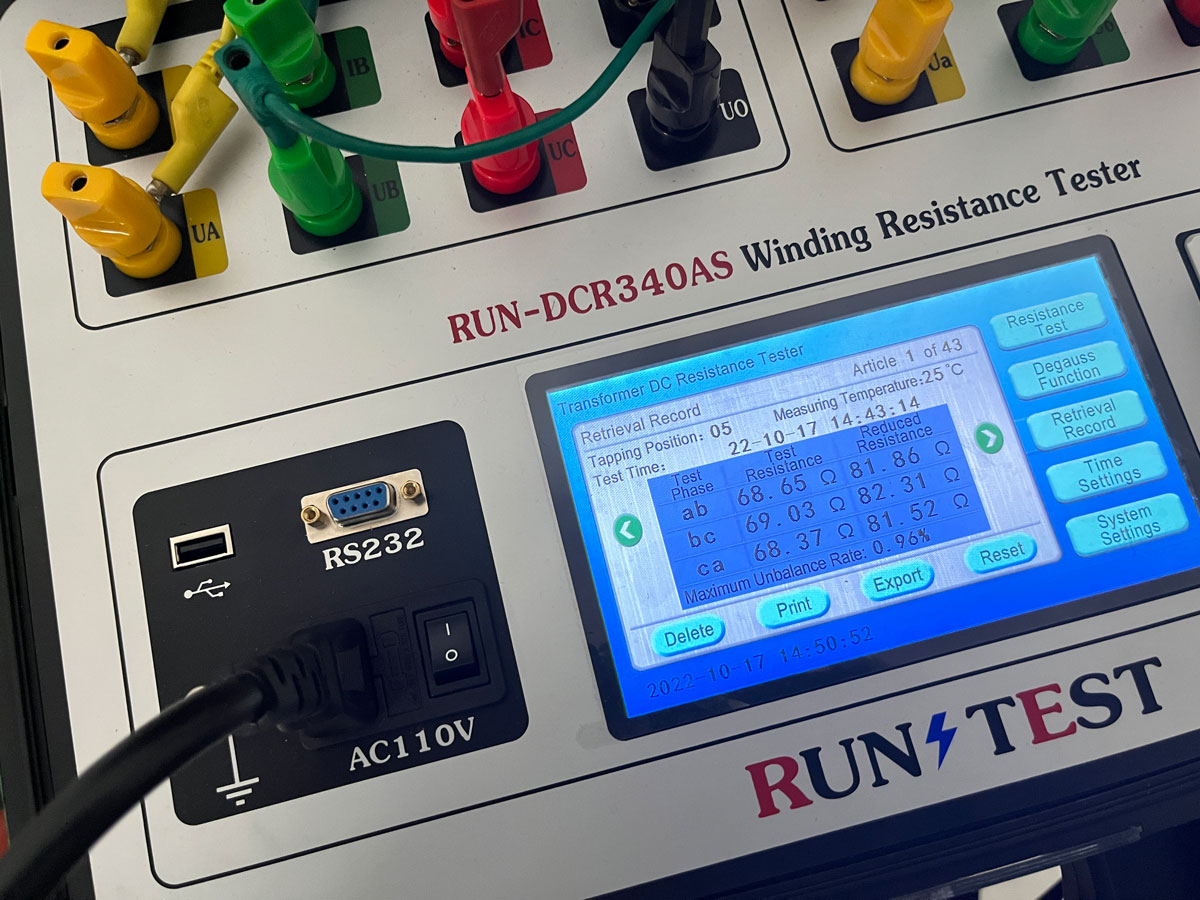

Ⅲ: Pertunjukan terperinci tentang penguji resistansi dc transformator:
Ⅳ: Karakteristik Fungsional Tentang Uji Resistensi DC:
1. Untuk transformator besar yang inti lima kolom dan belitan tegangan rendahnya dihubungkan secara delta, instrumen dapat menggunakan metode eksitasi seri tegangan tinggi dan rendah untuk pengujian. Instrumen secara otomatis menghubungkan sirkuit magnetisasi belitan, yang dapat dengan cepat dan akurat menguji resistansi DC dari belitan tegangan rendah.2. Layar sentuh LCD resolusi tinggi 7 inci, pengoperasian yang mudah di tempat. Jarak pandang yang baik bahkan di bawah cahaya yang kuat.
3. Instrumen ini dilengkapi dengan fungsi uji tiga fase, untuk menyelesaikan pengukuran resistansi langsung tiga fase dalam satu koneksi belitan yang terhubung dengan bintang, dan secara otomatis menghitung tingkat ketidakseimbangan tiga fase, yang sangat menghemat waktu pengukuran dan meningkatkan efisiensi kerja. Fungsi uji fase demi fase juga dapat digunakan untuk melakukan uji fase demi fase pada transformator dengan koneksi YN dan D (Y) hingga pengujian selesai.
4. Sirkuit perlindungan yang komprehensif dan alarm pelepasan suara, indikasi pelepasan yang jelas.
5. Mengatur belitan uji, posisi ketuk, fase, suhu uji, suhu yang dikonversi, dll. dengan mudah.
6. Penyimpanan data internal hingga 100 set.
7. Port RS232 dan Port USB untuk penyimpanan data dan komunikasi PC.
8. Printer mikro berkecepatan tinggi built-in.
Ⅳ: Langkah-langkah Keamanan Saat Melakukan Tes:
1) Harus membaca manual ini dengan seksama sebelum menggunakan tester;2) Operator penguji harus memahami pengetahuan umum tentang perangkat atau instrumen listrik umum;
3) Penguji dapat digunakan di dalam dan di luar ruangan, tetapi harus dilindungi dari hujan, gas korosif, debu yang berlebihan, dan suhu tinggi;
4) Penguji adalah instrumen presisi dan getaran parah apa pun harus dihindari;
5) Penguji harus dipelihara, diperbaiki dan disesuaikan oleh para profesional;
6) Setelah pengujian, pastikan untuk menunggu alarm pelepasan berhenti sebelum mematikan daya dan melepas kabel uji;
7) Saat mengukur trafo pengatur tegangan tanpa beban, pengubah keran dapat dialihkan hanya setelah alarm indikasi pelepasan berhenti.
8) Selama pengujian, jangan pindahkan klip uji dan kabel listrik.
