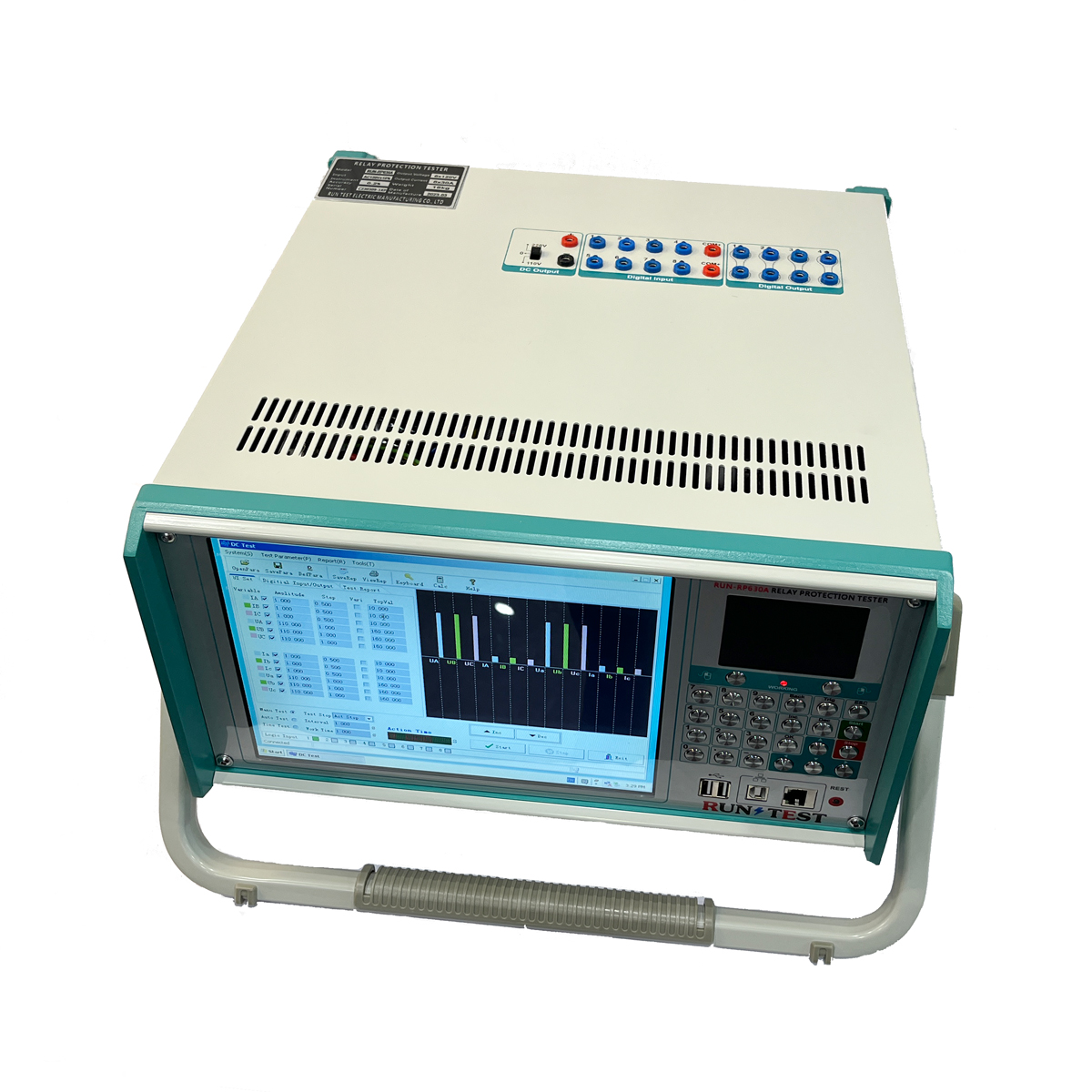

Máy kiểm tra rơle bảo vệ tiêm thứ cấp sáu pha

Thiết bị kiểm tra rơle chất lượng cao, đạt chứng nhận CE, giá cả hợp lý. Bộ kiểm tra rơle 6 pha. Máy kiểm tra rơle bảo vệ

Bộ vi điều khiển sáu pha này đã được cấp chứng nhận CE và hiện có trong danh mục sản phẩm của chúng tôi Bộ dụng cụ kiểm tra rơle phun thứ cấp

1. Kiểm tra điện áp và dòng điện: Chọn điện áp pha hoặc dòng điện pha làm biến số, chọn chế độ chuyển đổi tự động hoặc thủ công cho đến khi rơle hoạt động. Khi điện áp lớn hơn 125V và dòng điện lớn hơn 40A, có thể sử dụng đầu ra điện áp đường dây như UAB, UBC và UCA. Dòng điện có thể được xuất ra ở chế độ song song hai pha hoặc ba pha. Lưu ý rằng pha dòng điện phải cùng pha. Thời gian xuất dòng điện cao phải càng ngắn càng tốt, và giá trị ban đầu có thể được đặt là 90% của giá trị cài đặt để rút ngắn thời gian kiểm tra. Khi thực hiện bảo vệ quá dòng nhiều giai đoạn, nó có thể xuất trực tiếp 1,2 lần giá trị cài đặt dòng điện, để thời gian hoạt động đo được chính xác.

2. Kiểm tra tần số Giá trị mặc định của tần số ban đầu là 50 Hz, người dùng có thể điều chỉnh giá trị này. Chọn chế độ tần số biến đổi, nhập bước tần số phù hợp và nhấp vào “Bắt đầu kiểm tra”. Tất cả các giá trị tần số của dòng điện và điện áp sẽ thay đổi. 3. Kiểm tra hướng dòng điện Thiết bị bảo vệ thường sử dụng chế độ nối dây 90 độ, và cài đặt điện áp thấp là 60V. Trong quá trình thử nghiệm, UA = 60V và pha là 0 độ; UB = 0V và pha là 0 độ; theo cách này, điện áp đường dây UAB = 60V và pha là 0 độ, sau đó điện áp được cố định. Biên độ của IC được cố định (thường là 5A), và pha của IC được thay đổi để đo hai góc giới hạn hoạt động. Chế độ nối dây 90 độ được xuất ra theo cách "UAB, IC", "UBC, IA" và "UCA, IB". Chế độ nối dây 0 độ được xuất ra theo cách "UAB, IA", "UBC, IB" và "UCA, IC". Góc nhạy = (góc giới hạn 1 + góc giới hạn 2) / 2.

Dưới đây là phần giới thiệu ngắn gọn về máy kiểm tra rơle 6 pha. Nếu quý vị muốn biết thêm thông tin về video hướng dẫn kiểm tra, vui lòng liên hệ với chúng tôi

Sáu dòng điện song song (RMS)	0 – 180A / 6 đầu ra song song cùng pha
Tỷ lệ chu kỳ	10A liên tục
Công suất đầu ra tối đa trên mỗi pha	300VA
Công suất đầu ra tối đa của dòng điện ba pha song song	1000 VA
Thời gian làm việc tối đa cho phép của dòng điện song song ba pha	10 giây
Dải tần số	0 – 1000 Hz, độ chính xác 0,01 Hz
Số hài	2–20 lần
Giai đoạn	Độ chính xác trong khoảng 0–360°: 0,1°

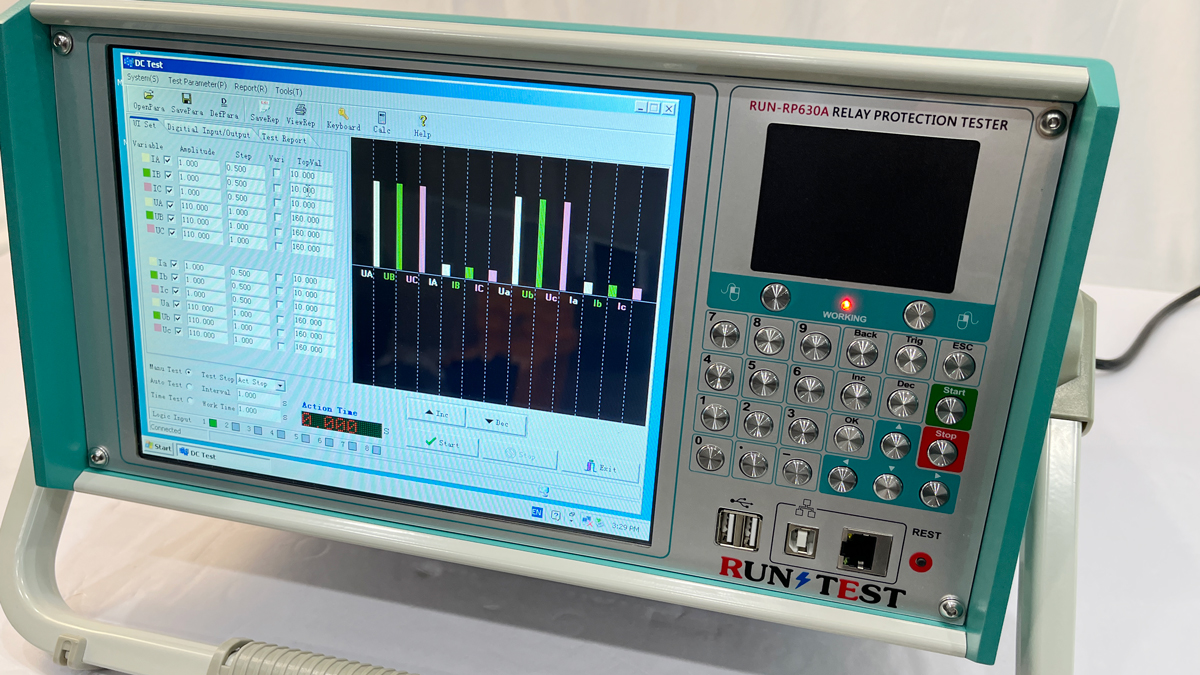

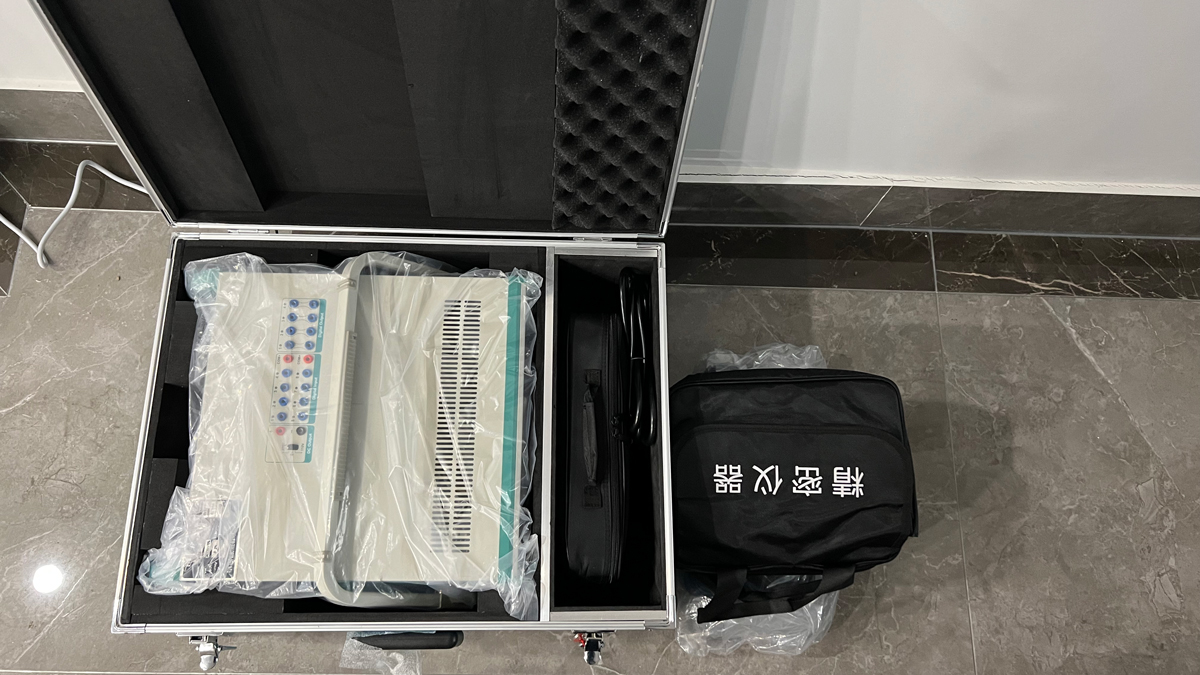

Dưới đây là hình ảnh ứng dụng của Bộ thiết bị kiểm tra rơle bảo vệ tiêm thứ cấp

Các tính năng của bộ thử rơle tiêm dòng thứ cấp

1. 6 kênh đầu ra điện áp và dòng điện. Thiết bị này không chỉ có thể kiểm tra các rơle và thiết bị bảo vệ truyền thống, mà còn cả các thiết bị bảo vệ vi xử lý hiện đại, đặc biệt là hệ thống bảo vệ vi sai biến áp và thiết bị chuyển mạch tự động dự phòng. Việc kiểm tra trở nên thuận tiện hơn.

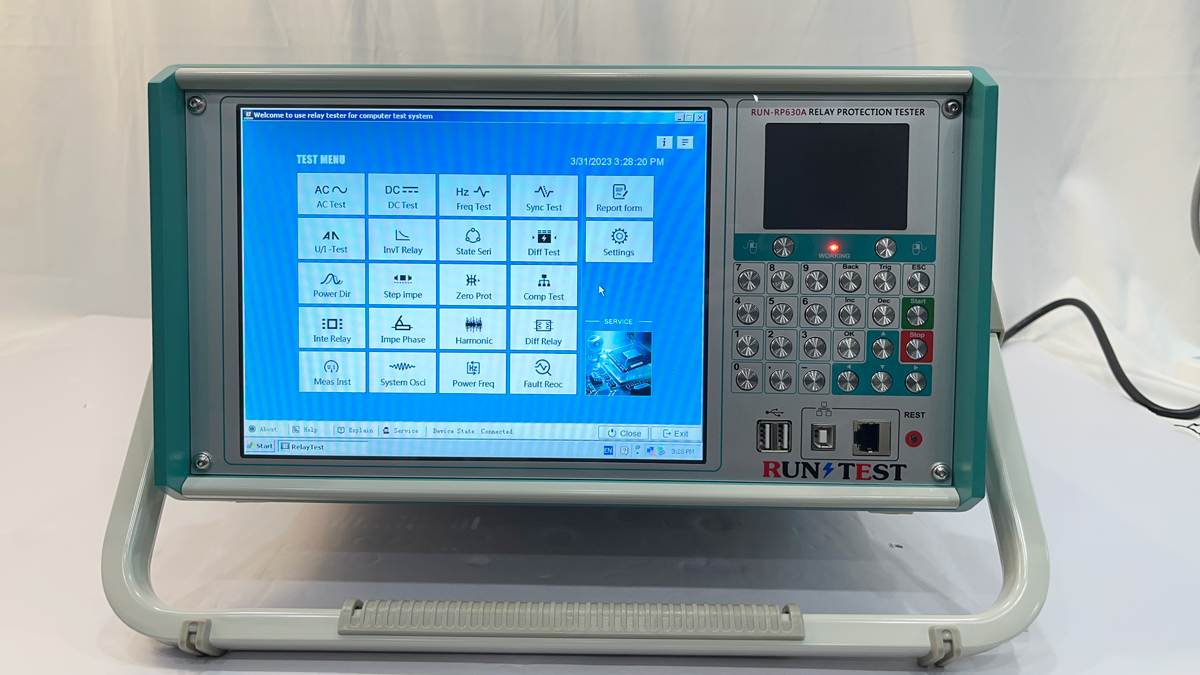

2. Giao diện điều khiển Windows cổ điển, tương tác người-máy thân thiện, thao tác dễ dàng và nhanh chóng; máy tính công nghiệp nhúng (IPC) hiệu suất cao và màn hình TFT màu thật 8,4 inch với độ phân giải 800 × 600, có thể hiển thị thông tin phong phú và trực quan, bao gồm trạng thái hoạt động hiện tại của thiết bị và các thông tin hướng dẫn khác.

3. Chức năng tự phục hồi để tránh tình trạng hệ thống bị treo do tắt máy không đúng cách hoặc thao tác sai.

4. Được trang bị bàn phím công nghiệp siêu mỏng và chuột quang, cho phép thực hiện mọi thao tác thông qua bàn phím hoặc chuột, giống như trên máy tính cá nhân.

5. Bảng mạch điều khiển chính sử dụng cấu trúc DSP+FPGA, đầu ra DAC 16-bit và có thể tạo ra sóng sin mật độ cao với 2000 điểm trên mỗi chu kỳ cho sóng cơ bản, giúp cải thiện đáng kể chất lượng dạng sóng và độ chính xác của máy kiểm tra.

6. Bộ khuếch đại công suất tuyến tính độ trung thực cao đảm bảo độ chính xác của dòng điện nhỏ và độ ổn định của dòng điện lớn.

7. Giao diện USB được sử dụng để kết nối trực tiếp với máy tính mà không cần dây cáp, do đó rất thuận tiện khi sử dụng.

8. Có thể kết nối với máy tính xách tay (tùy chọn) để vận hành. Máy tính xách tay và máy tính công nghiệp sử dụng cùng một bộ phần mềm, do đó không cần phải học lại cách vận hành.

9. Thiết bị có chức năng kiểm tra đồng bộ hóa GPS. Thiết bị có thể được trang bị thẻ đồng bộ hóa GPS tích hợp (tùy chọn) và kết nối với máy tính qua cổng RS232 để thực hiện kiểm tra đồng bộ giữa hai máy kiểm tra đặt tại các vị trí khác nhau.

10. Được trang bị nguồn điện áp phụ DC độc lập chuyên dụng, với điện áp đầu ra là 110V (1A) và 220V (0,6A). Nguồn này có thể được sử dụng cho các rơle hoặc thiết bị bảo vệ cần nguồn điện DC.

11. Thiết bị này có chức năng tự hiệu chuẩn phần mềm, giúp tránh phải mở vỏ máy để hiệu chuẩn độ chính xác bằng cách điều chỉnh biến trở, từ đó nâng cao đáng kể độ ổn định của độ chính xác.

Dưới đây là nhà máy sản xuất máy kiểm tra bảo vệ rơle:
