Handheld Transformer Turns Ratio Tester (Built-in Battery)

Breve descrição:

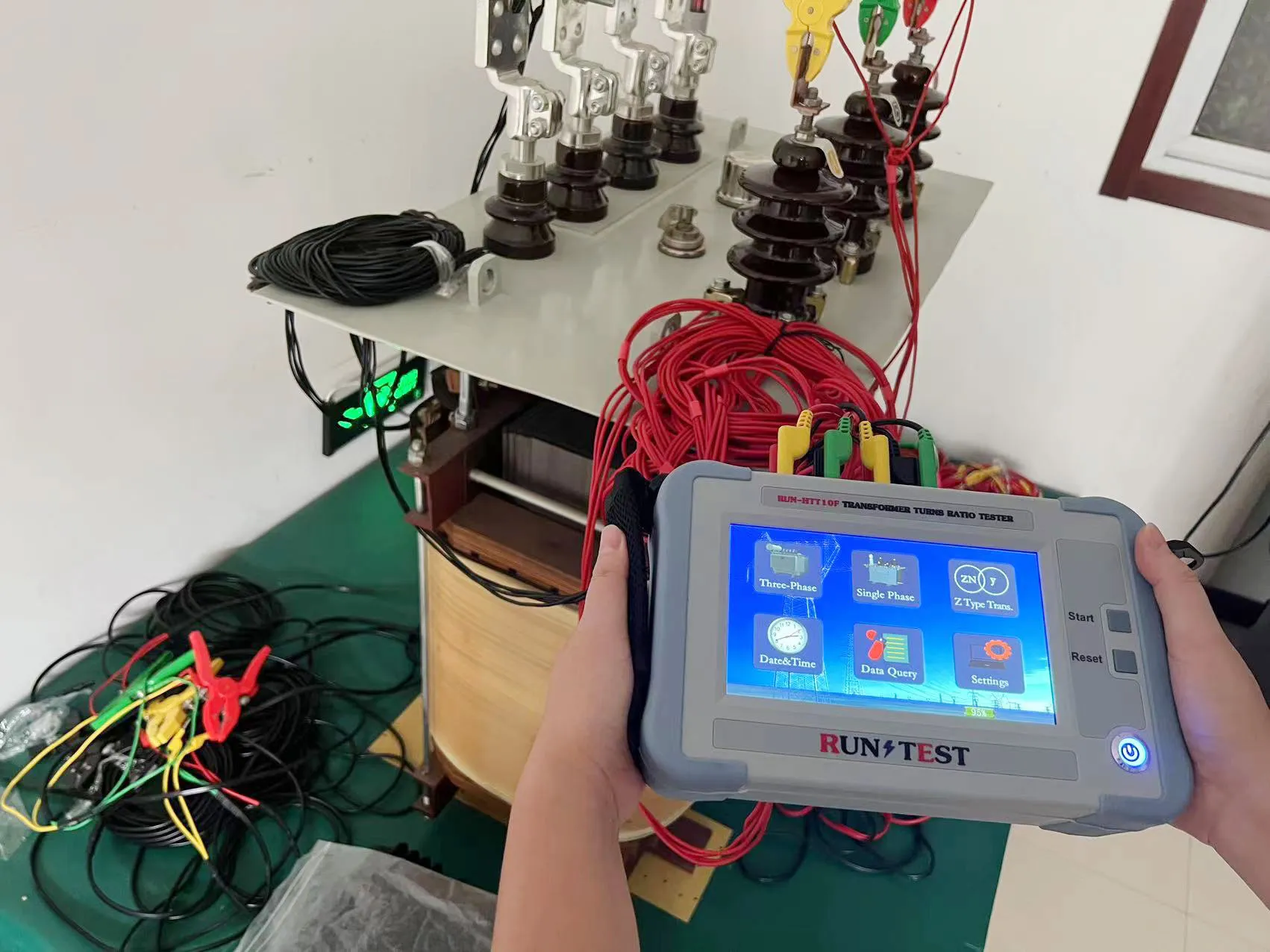

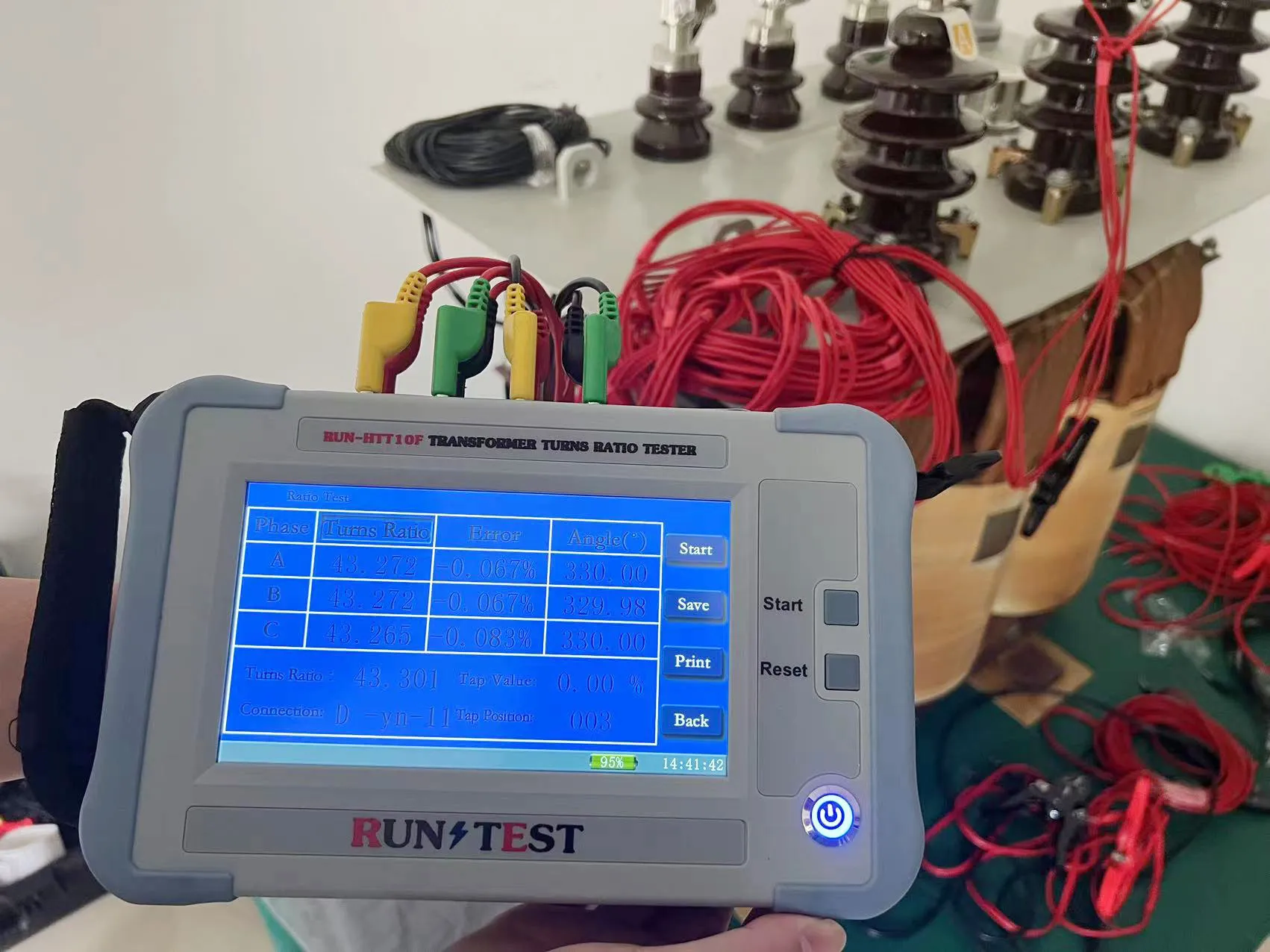

ITEM: RUN-HTT10F The handheld transformer turns ratio tester with built-in rechargeable battery is a portable and intelligent instrument designed for on-site measurement of transformer turns ratio, phase relationship, and wiring polarity. Its compact design and battery operation make it ideal for field testing, substations, and maintenance work where AC power is unavailable. Handheld TTR tester is more convenient and can be connected to Bluetooth.

Enviar correio eletrónico para nós

Detalhe do produto

Etiquetas de produtos

Here is a professional, product-ready description for a Handheld Type Transformer Turns Ratio Tester with Battery

The handheld transformer turns ratio tester with built-in rechargeable battery is a portable and intelligent instrument designed for on-site measurement of transformer turns ratio, phase relationship, and wiring polarity. Its compact design and battery operation make it ideal for field testing, substations, and maintenance work where AC power is unavailable.

Ⅰ: Parameters of Handheld Transformer turns ratio tester

The ratio test ensures that the transformer windings have the proper turns to produce the voltages required.

The ratio is a measure of the voltage applied to the primary terminals to the voltage measured at the secondary terminals.

1	Intervalo de teste	rácio	0.9～10000
2	Exatidão	±0.1%+2 digit	0.9-500
		±0.2%+2 digit	501-2000
		±0.5%+2 digit	2001-10000
3	Tensão de saída	Ajuste automático de acordo com a carga
5	Melhor resolução	0.0001
6	Fonte de alimentação	Bateria interna
7	Gama de temperaturas	-10℃～40℃
8	Humidade relativa	0 ~ 85%, sem condensação
9	Dimensão	Caixa de instrumentos 360290170(mm)	Caixa de acessórios 360290170(mm)
10	Peso	Instrumento 5 KGS	Mala de acessórios 5,5 KGS

Ⅱ: Main features for TTR Meter

1. Utilização de uma fonte de alimentação inversora trifásica de precisão como tensão de medição, o que elimina a influência harmónica da tensão da rede durante a medição e torna a medição mais exacta.

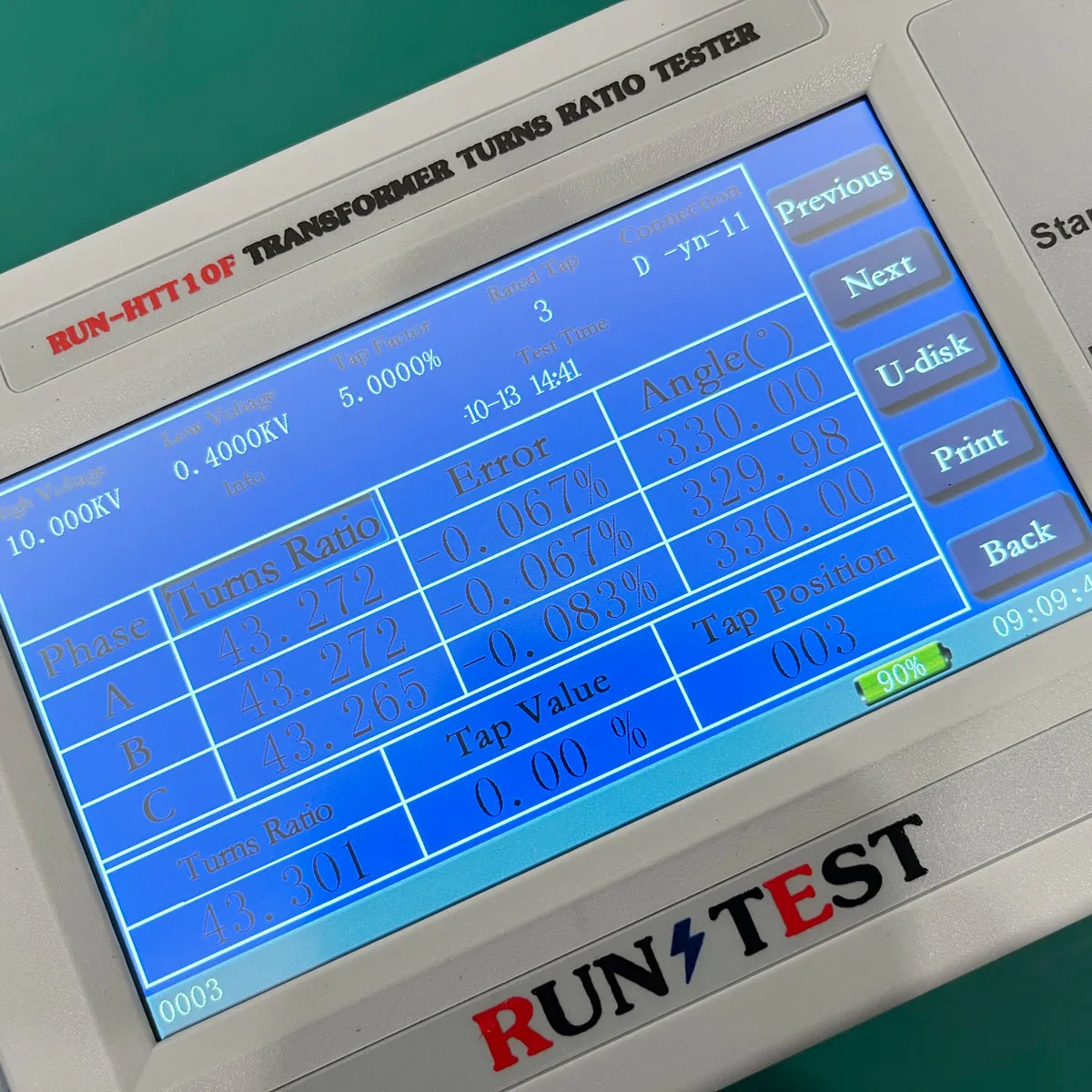

2. A tensão de saída trifásica é adoptada para melhorar a velocidade de teste. O ângulo entre fases pode ser medido e o grupo de cablagem 0-11 pode ser automaticamente identificado.

3. É adequado para uma grande variedade de transformadores, especialmente adequado para a medição de transformadores do tipo Z, transformadores rectificadores, transformadores de ligação à terra, transformadores de fornos eléctricos, transformadores de mudança de fase, transformadores de equilíbrio, etc.

4. Com proteção contra ligação inversa de alta e baixa tensão, proteção contra curto-circuito do transformador, proteção contra falha do comutador de derivação, proteção contra curto-circuito total de saída e aumento da estabilidade do instrumento.

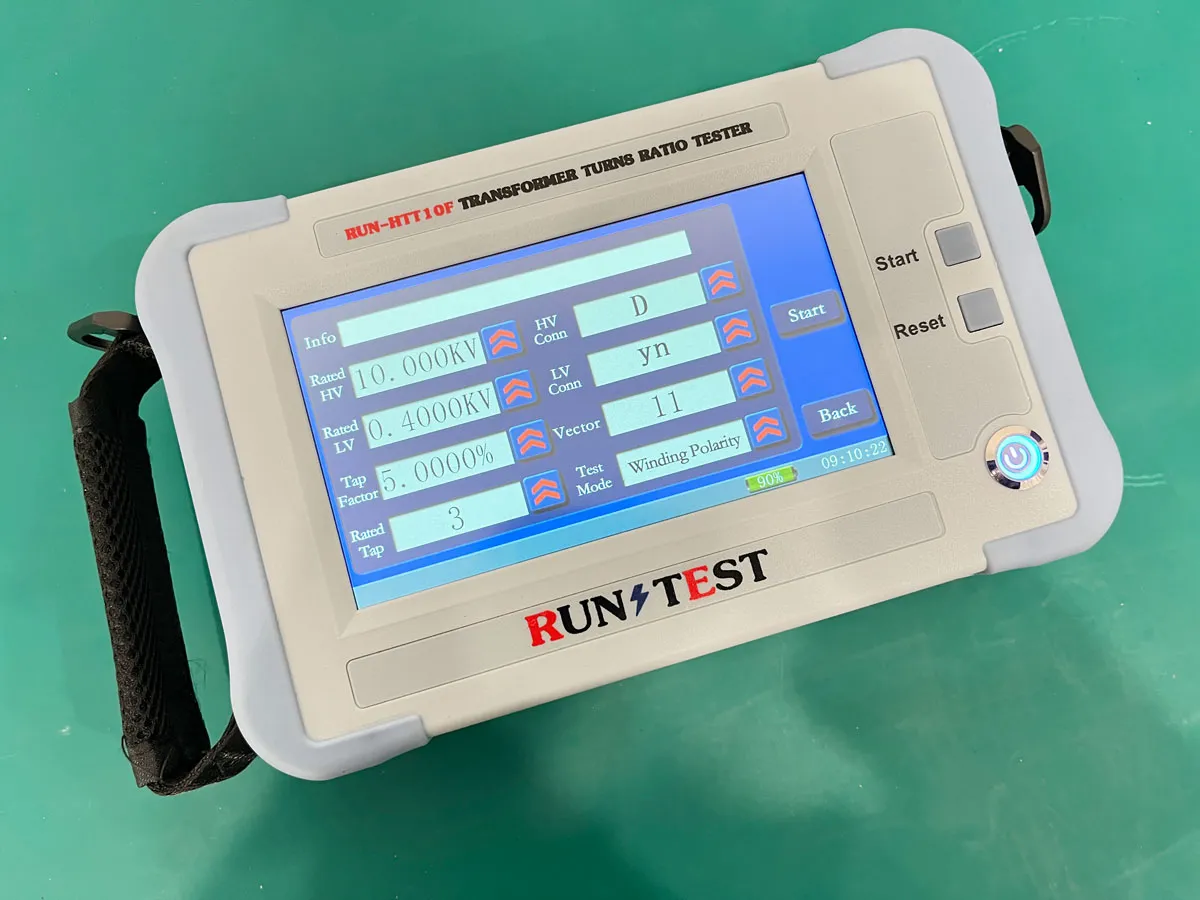

5. Após a introdução dos parâmetros nominais, pode medir automaticamente o rácio do transformador, o valor do erro e a posição do comutador de derivação. Especialmente no caso de comutadores de derivação com derivação assimétrica, a posição exacta do comutador de derivação do transformador também pode ser medida com precisão. Um comutador de derivação tem capacidade para medir 99 posições de derivação.

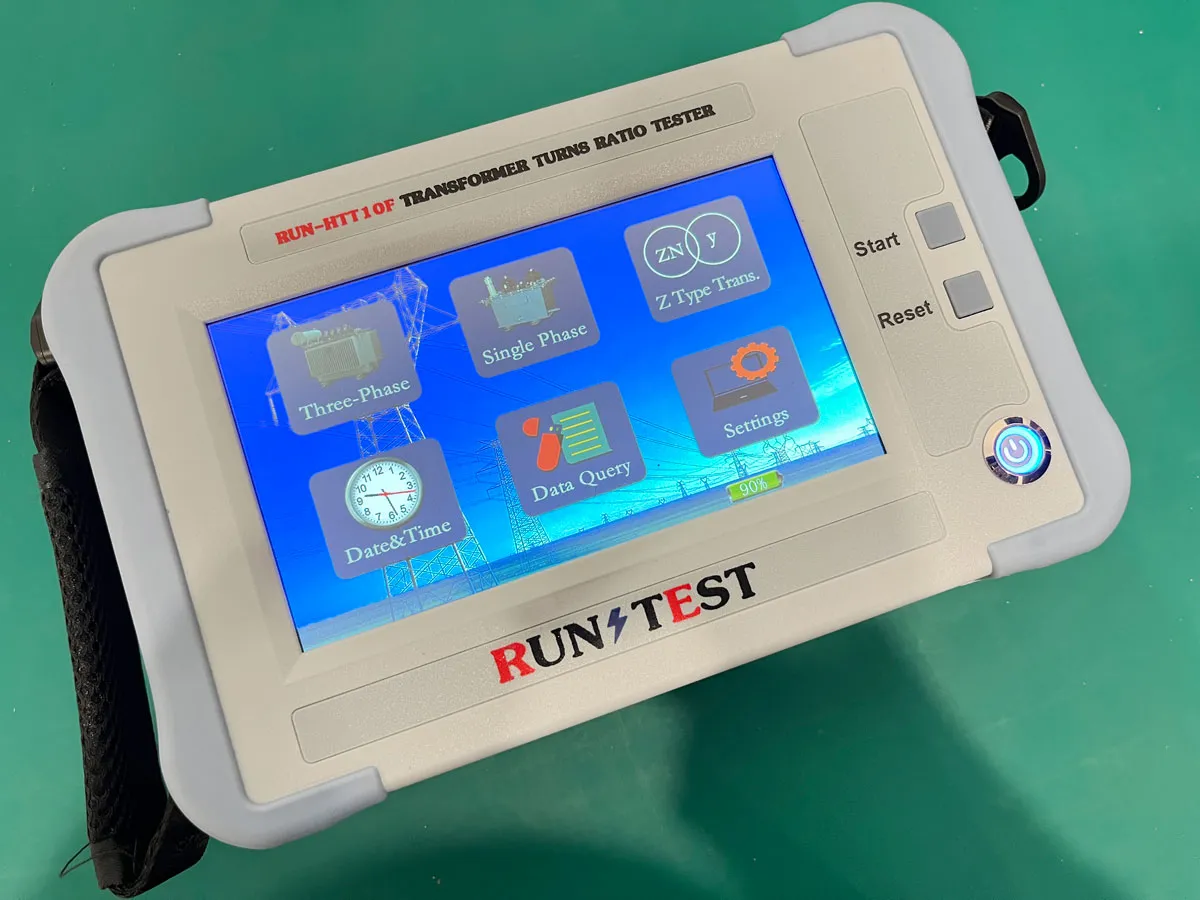

6. Adotar um ecrã tátil a cores de alta definição de 7 polegadas LCD, ecrã modular, boa visibilidade mesmo sob luz forte.

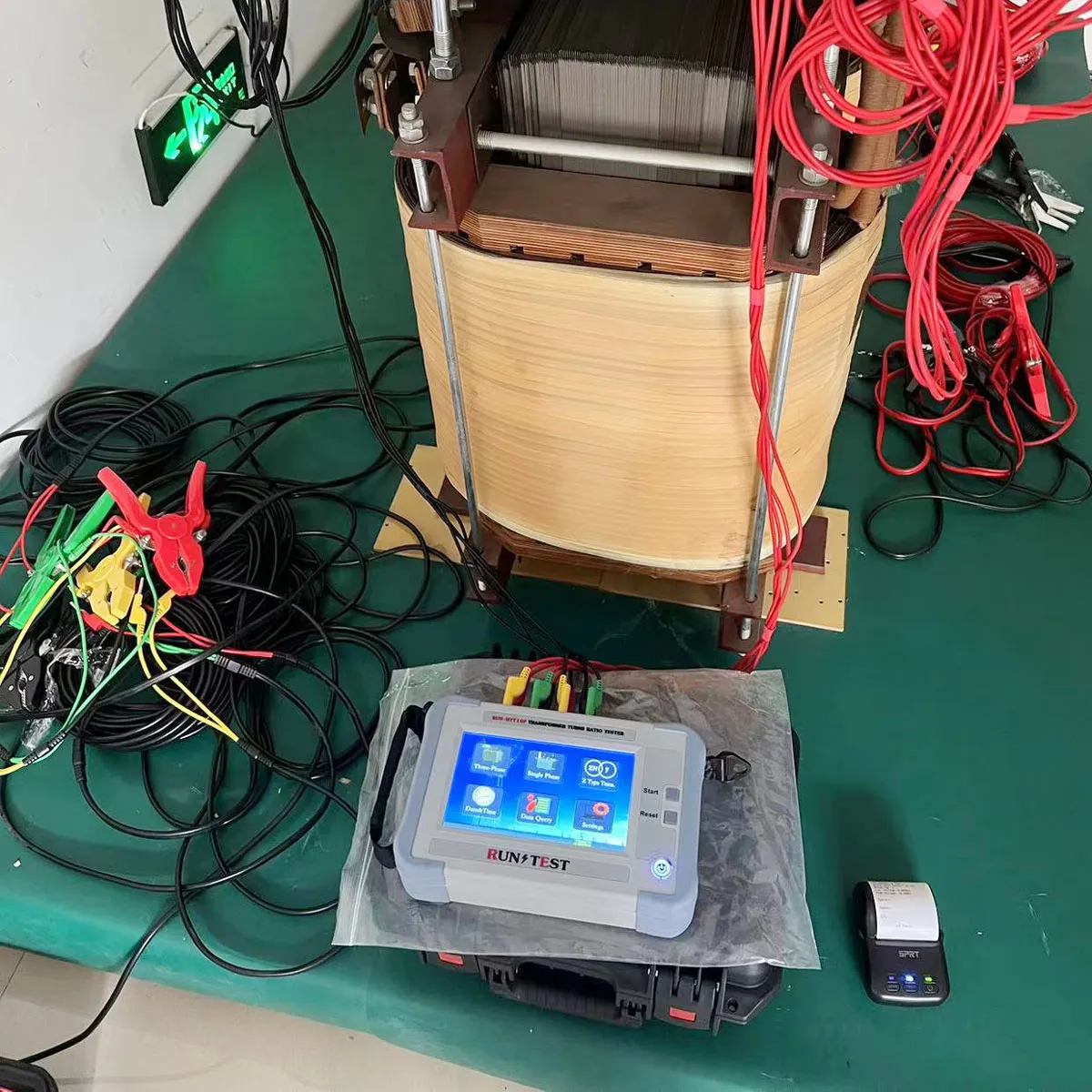

7. Pode ser ligado a uma impressora externa para imprimir os dados de medição, o que é amigo do ambiente.

8. A caixa de plástico de engenharia multifuncional de alta qualidade é resistente ao frio, à alta temperatura, à prova de água, à prova de vibração, que é adequada para testes de campo.

Ⅲ: The following is the video about the portable transformer turns ratio tester:

Applications

Power transformers
Distribution transformers
Instrument transformers (PT/CT)
Substations and power plants
Electrical testing and maintenance companies
