Testador de proteção de relé monofásico
Breve descrição:
ITEM: RUN-RP120A
O testador de relé é uma variedade de sistemas de distribuição de alta e baixa tensão, como uma calibração de relé de proteção monofásica do novo instrumento.
Também pode testar a corrente de arranque, a corrente de ação do elemento de indução, a corrente de ação do elemento de rutura rápida e o tempo de ação do relé de limite de tempo inverso do tipo GL e LL.
As caraterísticas do instrumento: alta precisão, grande potência, pequeno volume, peso leve, visor digital, operação simples, funções completas, desempenho fiável, conveniente e durável.
Serviço: O instrumento será reparado e substituído gratuitamente por problemas de qualidade do produto no prazo de um ano a partir da data de compra, e fornecerá garantia vitalícia e serviços técnicos. Se encontrar quaisquer anomalias ou avarias no instrumento, contacte a empresa atempadamente para encontrar a solução mais conveniente para si.
Ⅰ: Descrição do testador de relé monofásico:
O instrumento é uma variedade de sistemas de distribuição de alta e baixa tensão, como uma calibração de relé de proteção monofásica do novo instrumento. A base de conceção do desempenho e do método de ensaio é: nova inspeção do relé de proteção compilada pela supervisão de segurança e pelo Departamento de Coordenação da Produção do Ministério da Indústria de Energia Eléctrica. Adequado para energia eléctrica, metalurgia, química, mineração, têxtil e outras empresas industriais e mineiras. Pode testar e verificar o valor da tensão/corrente de ação, o valor da tensão/corrente de retorno, o tempo de ação, o tempo de retorno e o valor de ação, o valor de retorno, o tempo de carga e descarga e o tempo de ação do relé de religação de vários tipos electromagnéticos, do tipo retificador e do tipo de circuito integrado de transístor. Também pode testar a corrente de arranque, a corrente de ação do elemento de indução, a corrente de ação do elemento de rutura rápida e o tempo de ação do relé de limite de tempo inverso do tipo GL e do tipo LL. As caraterísticas do instrumento: alta precisão, grande potência, pequeno volume, peso leve, visor digital, operação simples, funções completas, desempenho fiável, conveniente e durável.Ⅱ: Especificação do conjunto de ensaio de injeção de corrente secundária :
| Saída: continuamente ajustável | Corrente AC: 0 ~ 5A, 0 ~ 50A, 0 ~ 150A
Corrente DC: 0 ~ 20A
Tensão AC: 0 ~ 250V, I≤5A, 50Hz
Tensão CC: 0 ~ 250V,I≤ 5A, 50Hz,0 ~ 12V,I≤500mA |
| Fonte de alimentação auxiliar | fixo 220V,I≤4A |
| Medição da eletricidade: | Voltímetro semi-digital de 4 dígitos, amperímetro semi-digital de 3 dígitos Precisão: 0,5%ROG±1 palavra |
| Medição do tempo: | Cronómetro de 4 dígitos 0 ~ 99,99s
Precisão: + / - 0.01 S |
| Tensão de funcionamento | AC220V±10%; 50Hz |
| Ambiente de trabalho | Temperatura: -40℃ ~ +50℃,Humidade: < 90%RH |
| Potência de saída | 1.5KW |

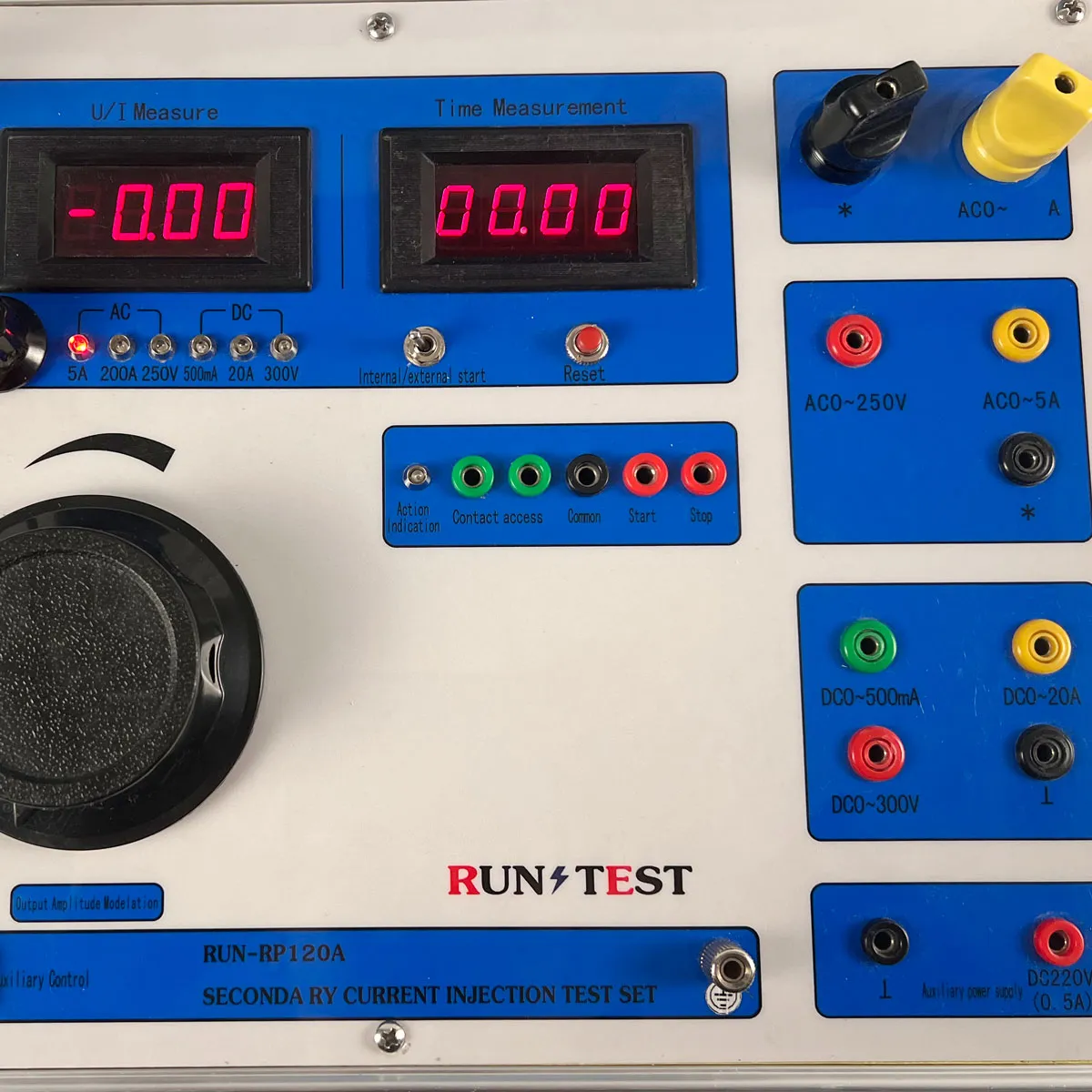

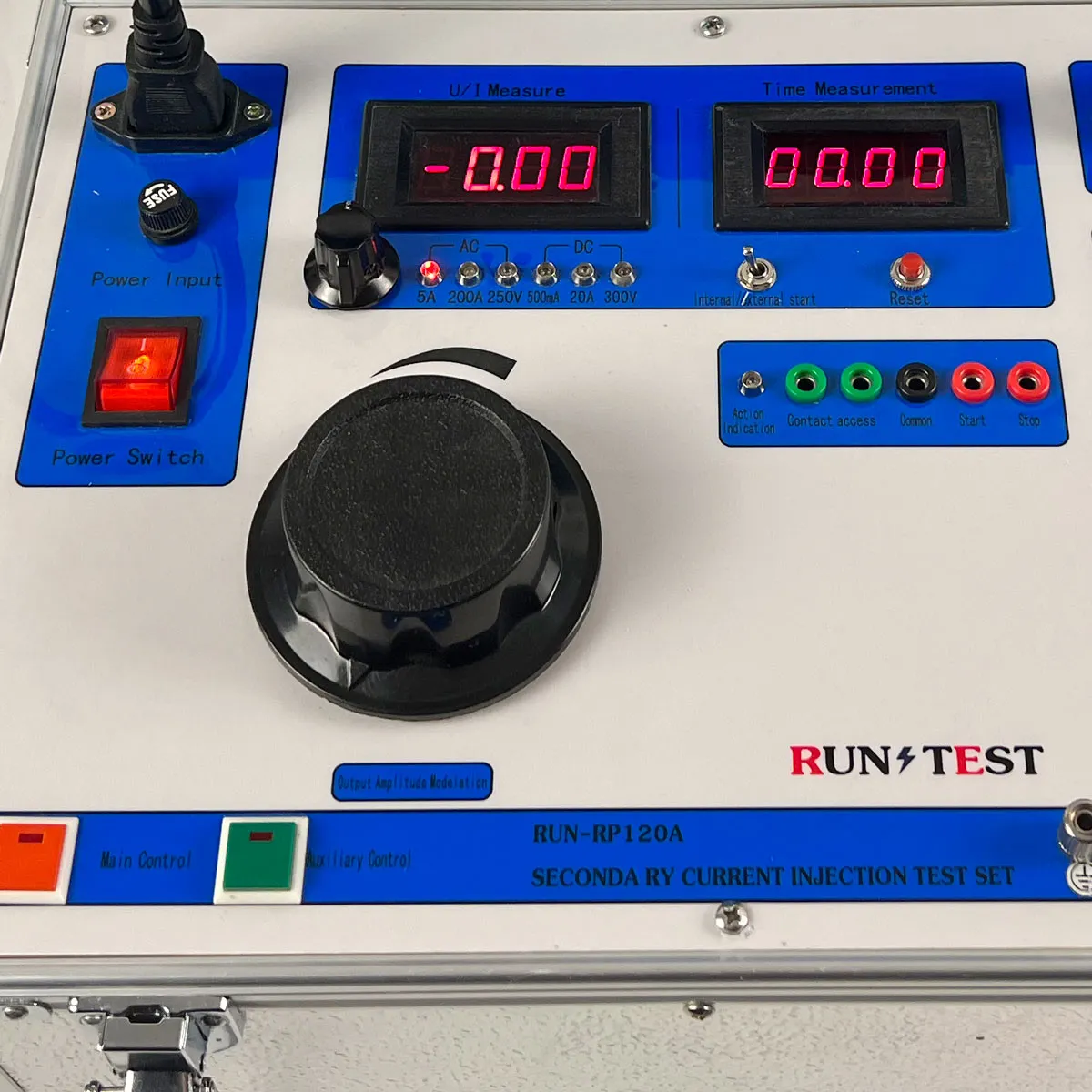

Ⅲ: Imagens pormenorizadas do testador de proteção do relé:
