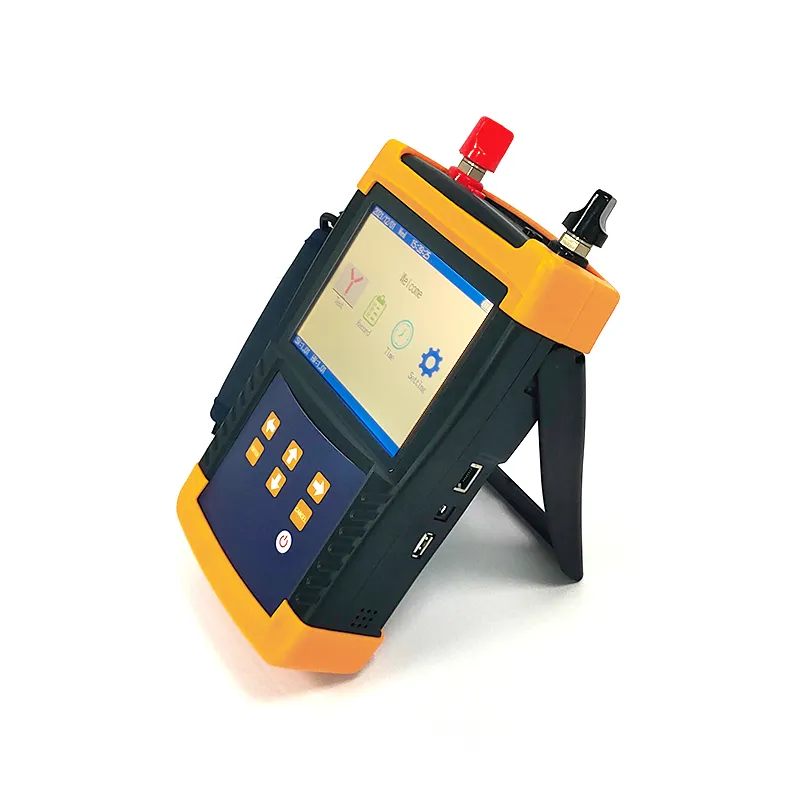

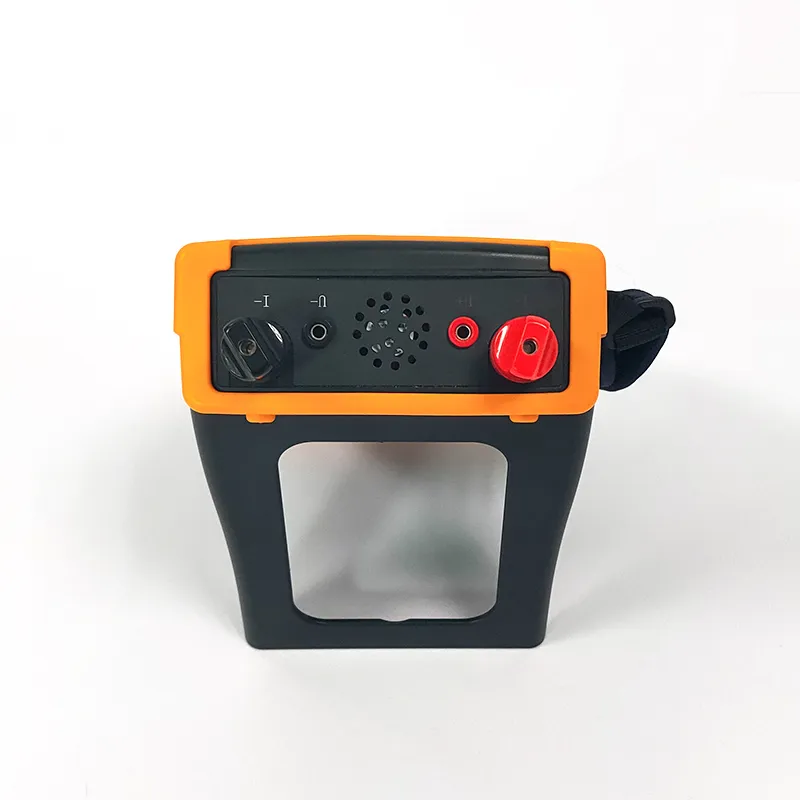

Testador portátil de resistência de laço de contacto para comutadores 100A
High Precision Portable 100A Contact Resistance Tester for Circuit Breaker and Switch
Introduction for this Contact Resistance Tester Circuit Breaker Analyzer
Standard accessories of this Circuit Breaker Verificador da resistência do laço de contacto：
√1 Hand-held Circuit resistance tester
√1 conjuntos de linhas de teste (vermelhas e pretas cada)
√1 charger
√1 user manual
√1 cópia do certificado e do relatório de teste de fábrica
√1 standard resistor
√1 external printer（optional）
Technical Parameter of the Portable Contact Resistance Tester
|
Gama de medição
|
|||
|
Corrente de saída
|
100A、80A、50A、30A
|
||
|
Gama de medição
|
100A 0~2000µΩ
|
||
|
80A 0~5mΩ
|
|||
|
50A 0~10mΩ
|
|||
|
30A 0~20mΩ
|
|||
|
Índice técnico
|
|||
|
Exatidão
|
±（Leitura×0,5%+1µΩ）
|
||
|
Rácio de resolução
|
0,1µΩ
|
||
|
Dígito do ecrã
|
Quatro e meio
|
||
|
Fonte de alimentação de teste
|
Tensão limite de corrente constante, cerca de 2V
|
||
|
Tensão de entrada
|
Máximo 5V
|
||
|
Medição do tempo
|
Rápido、10~60 segundos opcional
|
||
|
Tempos de teste
|
Mais de 600 vezes （carga completa, modo de medição rápida）
|
||
|
Linha de teste
|
Resistência inferior a 10mΩ
|
||
|
Condições de utilização e forma
|
|||
|
fonte de alimentação em funcionamento
|
Bateria de lítio incorporada ou carregador externo，Entrada do carregador 100~240VAC，50HZ/60HZ
|
||
|
Tensão de carregamento
|
12.6V
|
Corrente de carga
|
≤3A
|
|
Tempo de carregamento
|
Cerca de 3 horas
|
Desligamento automático
|
Desligamento automático de 5 minutos sem operação
|
|
Peso do instrumento
|
1.7kg（excluir linhas de teste）
|
Dimensão do instrumento
|
246mm（L）×156mm（W）×62mm（H）
|
|
Temperatura ambiente
|
-10℃~50℃
|
Humidade relativa
|
≤90%，sem orvalho
|
Features of Digital 100A Winding Resistance Tester
1. Lithium battery power supply, a charge can be continuously tested more than 600 times, the test process is simple and
2. The maximum output current is 100 A, multi-stage current is optional, and the test range is wide.
3. When doing 100A test, the longest test time can be up to 60 seconds, which can satisfy various field applications.
4. The measuring range is wide and the precision is high. At 100A, it can reach 2000μΩ.
5. Has the open circuit protection, overheating protection and so on perfect protection function.

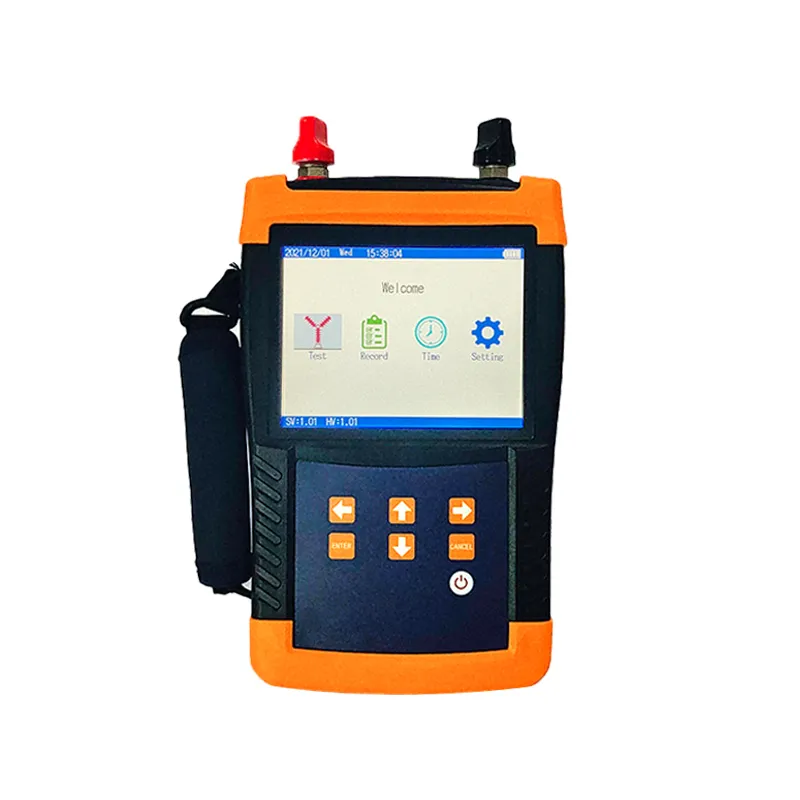

6. 6 inch super-industrial-grade high-brightness color LCD screen, in strong sunlight display is still clearly visible.
7. Equipped with external printer, easy to print data.
8. With native storage and USB disk storage, easy to save data.
