Verificador da relação de transformação de transformadores trifásicos
Breve descrição:
ITEM: RUN-TT10A
Durante o processamento dos produtos semi-acabados e dos produtos acabados na produção de transformadores, o transformador recém-instalado antes de ser utilizado, ou de acordo com a norma IEC e nacional, a relação de espiras ou a relação de tensão deve ser testada na taxa de círculo. Termina o teste da relação de tensão trifásica ou da relação de espiras uma vez, teste rápido e de alta precisão.
Função ITS: Verificar a exatidão da relação de espiras do transformador, o estado do comutador de derivação, se o transformador está em curto-circuito entre espiras e se o transformador pode ser operado em paralelo.
Vantagem: 1. tem ponto neutro; 2. pode ser conectado com bluetooth e controlado por telemóvel
Serviço: O TTR será reparado e substituído gratuitamente por problemas de qualidade do produto no prazo de um ano a partir da data de compra, e fornecerá garantia vitalícia e serviços técnicos. Se encontrar alguma anomalia ou avaria no instrumento, contacte a empresa a tempo de encontrar a solução mais conveniente para si.
Aqui está um breve vídeo sobre o medidor TTR:
Ⅰ： Breve introdução sobre o testador de relação de voltas do transformador:
Durante o processamento dos produtos semi-acabados e dos produtos acabados na produção de transformadores, o transformador recém-instalado antes de ser utilizado, ou de acordo com a norma IEC e nacional, o rácio de espiras ou o rácio de tensão devem ser testados na taxa circular. O medidor TTR termina o teste da relação de tensão trifásica ou da relação de espiras uma vez, teste rápido e alta precisão.Função ITS: Verificar a exatidão da relação de espiras do transformador, o estado do comutador de derivação, se o transformador está em curto-circuito entre espiras e se o transformador pode ser operado em paralelo.
Ⅱ：Parâmetros técnicos do medidor TTR
1 | Intervalo de teste | rácio | 0.9～10000 |
2 | Exatidão | ±0,1%+2 dígitos | 0.9-500 |
±0,2%+2 dígitos | 501-2000 | ||
±0,5%+2 dígitos | 2001-10000 | ||
3 | Tensão de saída | Ajuste automático de acordo com a carga | |
5 | Melhor resolução | 0.0001 | |
6 | Fonte de alimentação | Bateria interna | |
7 | Gama de temperaturas | -10℃～40℃ | |
8 | Humidade relativa | 0 ~ 85%, sem condensação | |
9 | Dimensão | Caixa de instrumentos 360*290*170(mm) | Caixa de acessórios 360*290*170(mm) |
10 | Peso | Instrumento 5 KGS | Mala de acessórios 5,5 KGS |
Ver o nosso Relação de transformação do transformador Catálogo para mais.

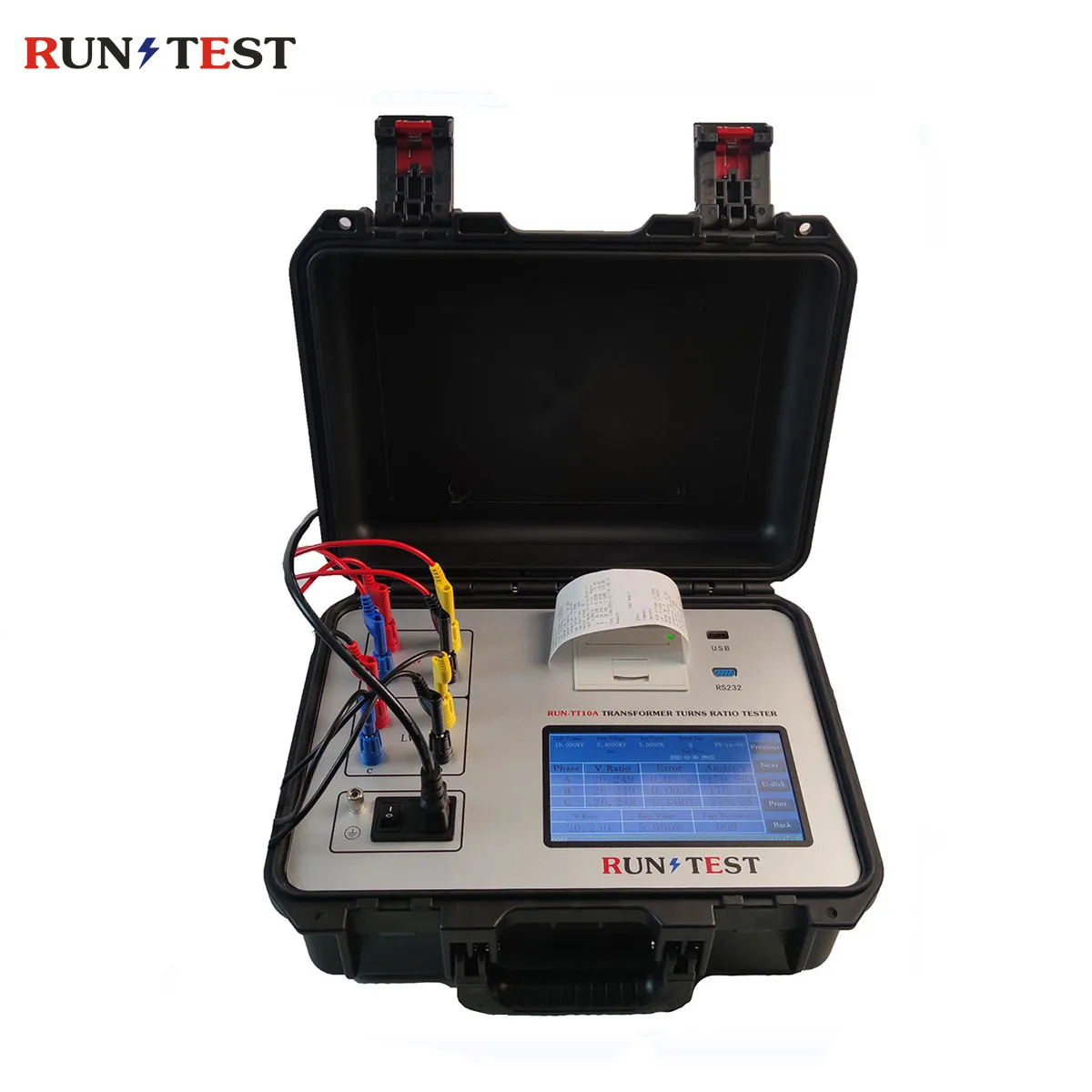

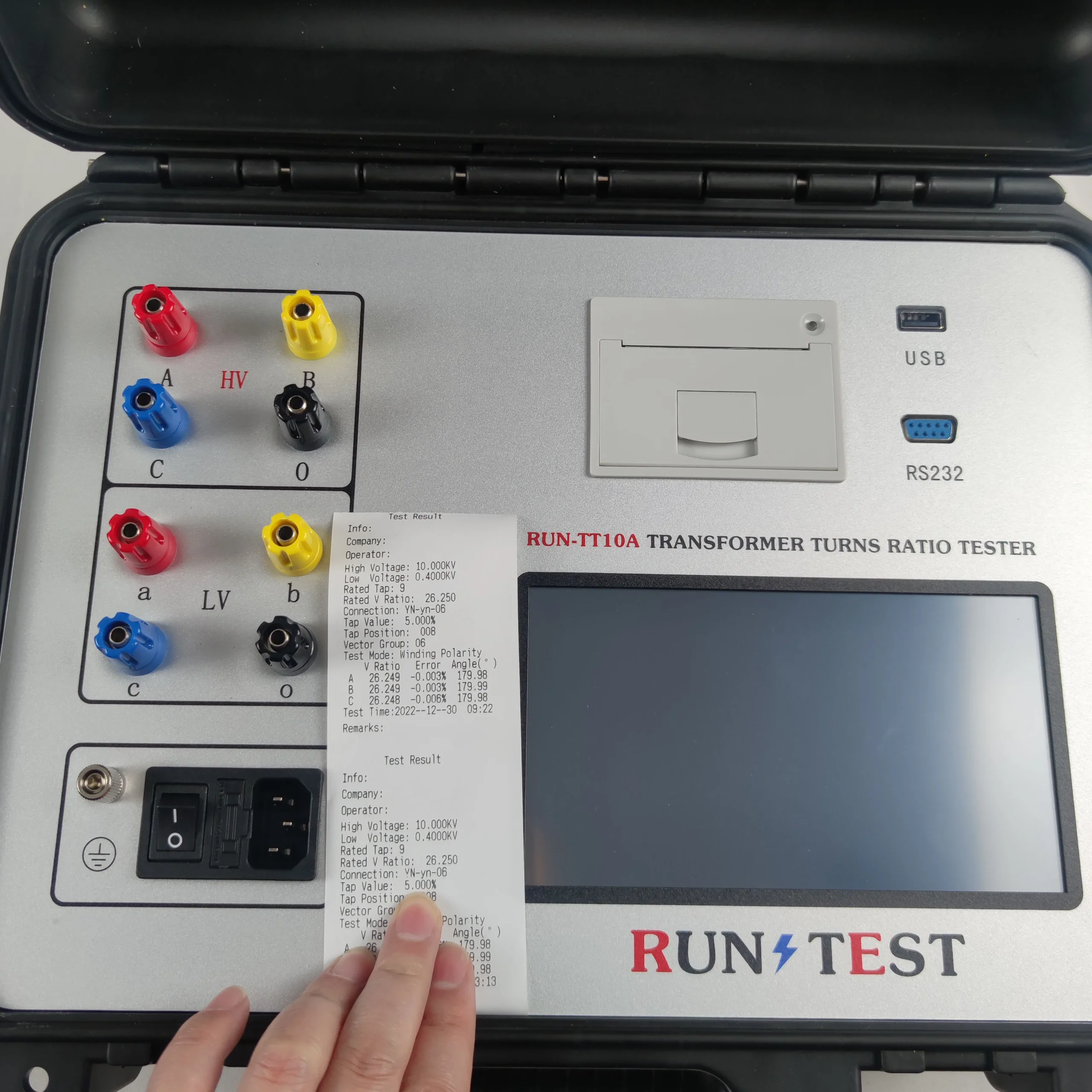

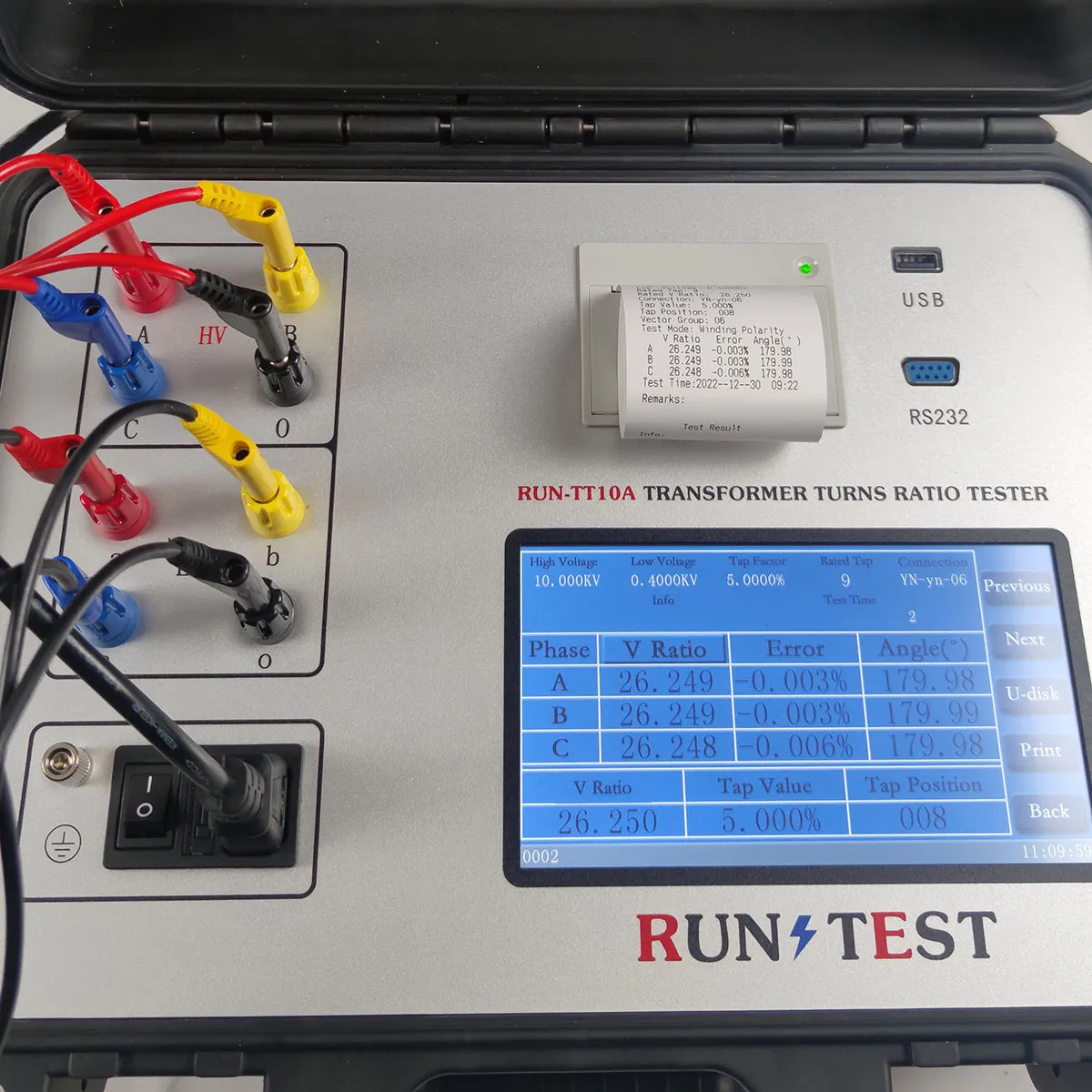

Ⅲ： Imagens detalhadas sobre o Teste de Relação de Voltas do Transformador:
Ⅳ： Caraterísticas do equipamento de teste do transformador:
1. Utilização de uma fonte de alimentação inversora trifásica de precisão como tensão de medição, o que elimina a influência harmónica da tensão da rede durante a medição e torna a medição mais exacta.
2. A tensão de saída trifásica é adoptada para melhorar a velocidade de teste. O ângulo entre fases pode ser medido e o grupo de cablagem 0-11 pode ser automaticamente identificado.
3. É adequado para uma grande variedade de transformadores, especialmente adequado para a medição de transformadores do tipo Z, transformadores rectificadores, transformadores de ligação à terra, transformadores de fornos eléctricos, transformadores de mudança de fase, transformadores de equilíbrio, etc.
4. Com proteção contra ligação inversa de alta e baixa tensão, proteção contra curto-circuito do transformador, proteção contra falha do comutador de derivação, proteção contra curto-circuito total de saída e aumento da estabilidade do instrumento.
5. Após a introdução dos parâmetros nominais, pode medir automaticamente o rácio do transformador, o valor do erro e a posição do comutador de derivação. Especialmente no caso de comutadores de derivação com derivação assimétrica, a posição exacta do comutador de derivação do transformador também pode ser medida com precisão. Um comutador de derivação tem capacidade para medir 99 posições de derivação.
6. Adotar um ecrã tátil a cores de alta definição de 7 polegadas LCD, ecrã modular, boa visibilidade mesmo sob luz forte.
7. Pode ser ligado a uma impressora externa para imprimir os dados de medição, o que é amigo do ambiente.
8. A caixa de plástico de engenharia multifuncional de alta qualidade é resistente ao frio, à alta temperatura, à prova de água, à prova de vibração, que é adequada para testes de campo.
Aplicável a:
Transformadores de potência
Transformadores de distribuição
Transformadores PT e CT
Transformadores trifásicos e monofásicos
